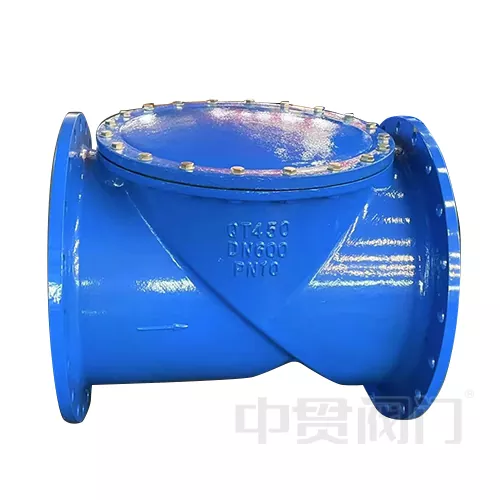

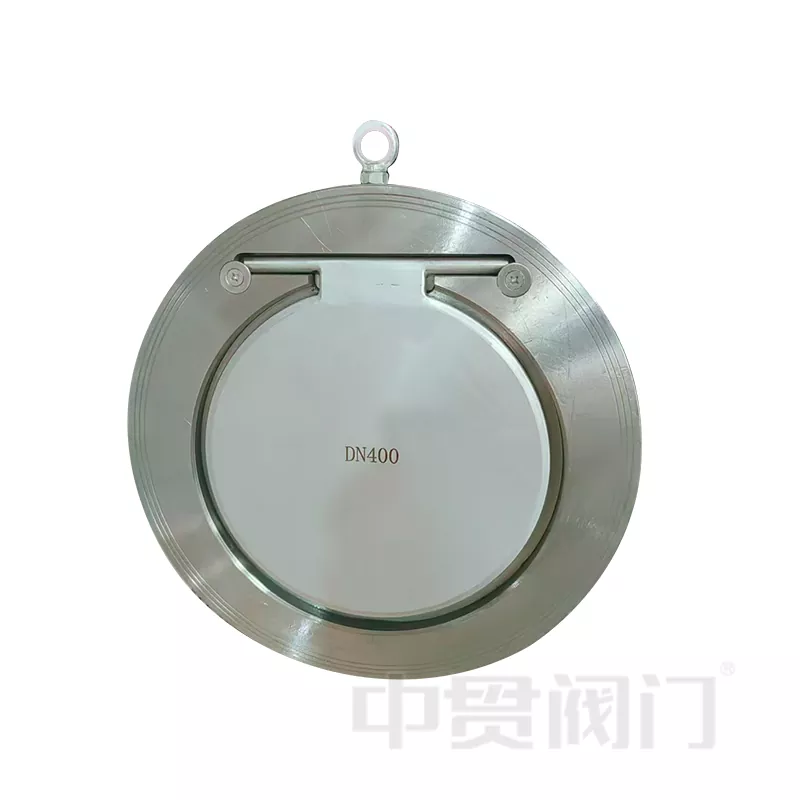

Visszacsapó csappantyú kialakítású lengő-visszacsapó szelep

A Non-Return Flap Design Swing Check nagy átfolyású rendszerekhez (DN50-DN1200, nyomás PN16-PN40), teljes furatú áramlási csatornához (Cv áramlási együttható: 0,2-0,5) készült, önkenő zsanérokkal felszerelt, képes kezelni a ≤5 mm-es szilárd részecskéket tartalmazó csiszolóanyagot, és -40℃℃-tól 0℃-ig alkalmas. 316L-es rozsdamentes acél, duplex acél kivitelben kapható. A rugómentes kialakítás több mint 8 évre meghosszabbítja a karbantartási ciklust, és teljesítménye messze meghaladja a hagyományos emelő visszacsapó szelepekét. Alkalmas olajvezetékekhez, erőművi kondenzációs rendszerekhez és vegyi korrozív közegekhez

Szerkezeti tervezés és működési elv

A visszacsapó csappantyú kialakítása lengő-visszacsapó szelep A szerkezeti kialakítás és a működési elv főként három részre osztható. Eleinte dönthető csappantyú, visszacsapó csappantyús lengő-visszacsapó szelep rozsdamentes acélból vagy duplex acélból, vastagsága a csőátmérő 1/5-1/8-a, felülete pedig kemény krómozott lehet. A szeleptesthez a felső zsanércsapon keresztül csatlakoztatva a dőlésszög általában 5°-15°, a gravitáció és a közepes nyomás pedig gyors záródást biztosít.

Következő az alacsony ellenállású áramlási csatornában, mivel teljes furatú (Full Bore) kialakítású, az áramlási ellenállási együttható (Kv-érték) 40%-60%-kal alacsonyabb, mint a hagyományos emelő-visszacsapó szelepeké; Ezenkívül a csappantyú nyitási szöge eléri a 75°-85°-ot, csökkentve a turbulencia okozta nyomásveszteséget, és alkalmas nagy áramlási forgatókönyvekhez (például DN1200 vízvezetékekhez).

Különféle tömítőrendszerekkel rendelkezik, a visszacsapó csappantyús kialakítású lengő-visszacsapó szelepülés EPDM, NBR vagy fém kemény tömítések közül választható, és a szivárgási szint megfelel az API 598 Class IV szabványnak; Zárt állapotban a fedél és a tömítőfelület közötti érintkezési idő ≤0,2 másodperc, ami hatékonyan megakadályozza a vízkalapács ütközését. Amikor a közeg előre áramlik, a nyomás a szeleptárcsát nyitni nyomja; amikor az áramlási sebesség nullára tér vissza, vagy visszafelé folyik, a szeleptárcsa a saját súlya és a fordított nyomáskülönbség miatt automatikusan zár.

Tipikus alkalmazási területek:

1. Vízi növény

2. Szivattyúkimenet visszaáramlásának megakadályozása kőolajvezetékeknél;

3. Hőerőművek kondenzátum visszanyerő rendszere;

4. Szennyvíztisztító telepek iszapvisszavezetésének szabályozása;

5. Korrozív közegek (például 50%-os kénsav) elfogás elleni védelme vegyi üzemekben.
