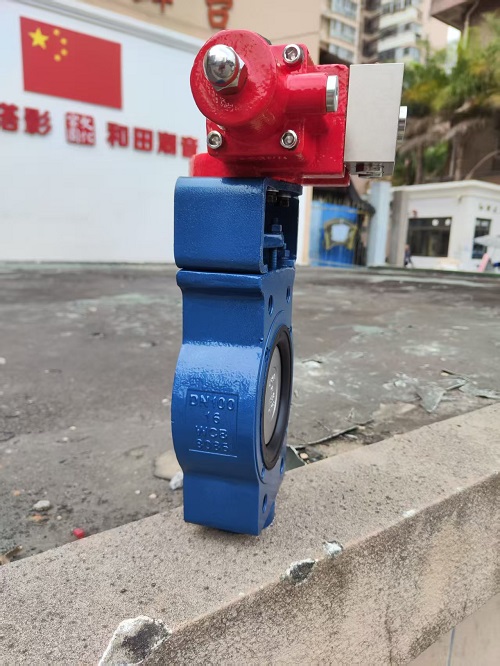

Félfülű WCB ház és CF8 tárcsa hidraulikus működtetővel, excenteres pillangószeleppel

A félfülű WCB test és a CF8 tárcsa hidraulikus működtetővel, excenteres pillangószeleppel egy nagy teljesítményű szelep olyan igényes alkalmazásokhoz, amelyek gyors működést, megbízható tömítést és minimális karbantartást igényelnek. Egyedülálló excenteres kialakításával és hidraulikus működtetőjével ez a szelep ideális nagy nyomáskülönbség kezelésére, miközben biztosítja a zavartalan működést és a meghosszabbított élettartamot.

Tervezési jellemzők:

Szelep típusa: Dupla eltolású pillangószelep puha ülékkel

Az excenteres pillangószelep kettős eltolt kialakítású, ahol a szelepszár tengelye el van tolva mind a tömítőfelülettől, mind a csővezeték tengelyétől. Ez az innovatív kialakítás biztosítja, hogy a tárcsa nyitás közben gyorsan leválik az ülésről, jelentősen csökkentve a súrlódást és a kopást, valamint meghosszabbítja a szeleptömítés élettartamát.

Offset tervezés:

Az eltolásos kialakítás javítja a szelep hatékonyságát azáltal, hogy lehetővé teszi a tárcsa minimális ellenállású mozgását, egyenletesebb működést és csökkenti a mechanikai kopást. Az eredmény egy olyan szelep, amely nagy teljesítményt nyújt, miközben kevesebb karbantartást igényel.

Tömítő rendszer:

Rugalmas puha ülés:

A szelep rugalmas puha üléket használ, amely általában olyan anyagokból készül, mint az EPDM, NBR, PTFE stb. Ez a puha fészek kialakítás kiváló rugalmas tömítést biztosít, kétirányú nulla szivárgást biztosítva. Megfelel a szigorú tömítési szabványoknak, mint például az ANSI Class VI, így rendkívül megbízható az ipari alkalmazások széles körében.

Anyagspecifikációk:

Test Anyaga

A szeleptest WCB szénacélból készült, amely erős szerkezeti integritást és kiváló ellenállást biztosít az általános nyomásokkal szemben. Ez az anyag biztosítja a tartósságot nagy igénybevételű környezetben, beleértve a nagy áramlási sebességgel vagy koptatóanyaggal rendelkező iparágakat is.

Lemez anyaga

A szeleptárcsa CF8 rozsdamentes acélból (304) készül, amely kiváló korrózióállóságáról, nagy szilárdságáról és tartósságáról ismert. A tárcsa polírozott vagy bevont felülete szoros érintkezést biztosít a puha ülékkel a megbízható tömítés érdekében, miközben ellenáll a korróziónak és a kopásnak.

Csatlakozás kialakítása:

Félfülű test:

Ez a szelep félig füles testtel rendelkezik, amely lehetővé teszi a könnyű beszerelést és szétszerelést. A félfüles kialakítás menetes fülfuratokat tartalmaz, amelyek lehetővé teszik a szelep átmenőcsavarokkal történő felszerelését, hasonlóan az ostyaszelephez. Ennek a kialakításnak a legfontosabb előnye, hogy a csővezeték szétszerelése során meg tudja támasztani a szelepet, megkönnyítve a karbantartást anélkül, hogy a szelepet teljesen eltávolítaná a rendszerből.

Működtetés:

Hidraulikus működtető:

A szelep hidraulikus működtetővel van felszerelve, amely nagy nyomatékot és gyors reakciót kínál olyan alkalmazásokhoz, amelyek gyors szelepműködtetést igényelnek, vagy nagy nyomáskülönbséget igényelnek a nyitáshoz. A hidraulikus működtető ideális olyan rendszerekhez, amelyek magasabb fokú vezérlést és teljesítményt igényelnek, például olaj- és gázvezetékekben, vegyi feldolgozásban és egyéb ipari alkalmazásokban.

Hidraulikus integráció:

Ez az aktuátor közvetlenül integrálható a hidraulikus vezérlőrendszerekbe, zökkenőmentes működést és a szelepmozgás jobb szabályozását biztosítva. Úgy tervezték, hogy magas hatékonyságot és minimális energiafogyasztást biztosítson, miközben maximalizálja a működési megbízhatóságot.

Alkalmazások:

Víz- és szennyvízkezelés

Olaj- és gázipar

Vegyi feldolgozás

Erőművek

HVAC rendszerek

Cellulóz- és papíripar

Gyógyszeripar és élelmiszer-feldolgozás

Főbb előnyök:

Minimális kopás és szakadás: Az excentrikus kialakítás csökkenti a súrlódást, meghosszabbítja a tömítések élettartamát és csökkenti a karbantartási igényeket.

Kétirányú nulla szivárgás: A rugalmas, puha üléskialakítás biztosítja a szivárgásmentes működést mindkét irányban.

Gyors és hatékony működés: A hidraulikus működtetővel a szelep gyors reakcióidőt biztosít, ideális nagynyomású és gyors működésű alkalmazásokhoz.

Könnyű karbantartás: A félhüvelyes kialakítás lehetővé teszi a szelep egyszerű eltávolítását és visszaszerelését a rutin karbantartás során, így időt és munkaerőt takarít meg.

Korrózióállóság: A CF8 rozsdamentes acél tárcsa és a WCB szénacél test tartósságot és korrózióállóságot biztosít zord környezetben.

Műszaki adatok:
