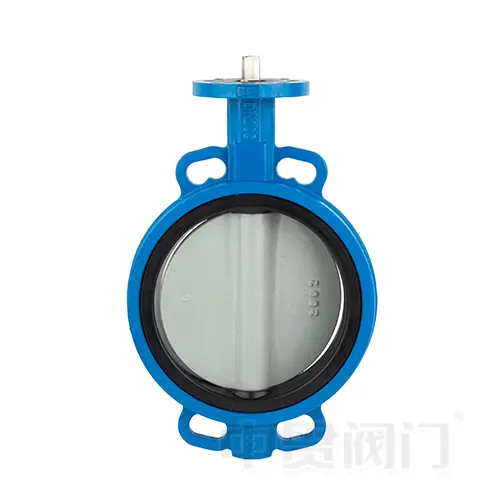

Koncentrikus pillangószelep

A koncentrikus pillangószelepek körülbelül 250um epoxi bevonatúak, és az alacsony nyomaték is jó minőségűek. A koncentrikus pillangószelep különféle anyagokból készülhet, a testtől minden egyes részig, hogy megfeleljen a csőben különböző ipari környezeteknek és közepesnek. Például, ha erős korróziógátló koncentrikus pillangószelepre van szüksége, akkor a PTFE ülést rozsdamentes acél tárcsával választhatja ki. Természetesen, ha tétovázza a választott anyagot, akkor vegye fel velünk a kapcsolatot, az értékesítési és műszaki csapatunk megtalálja a legjobb megoldást a közepes és a hőmérséklet szerint.

Tervezési jellemzők

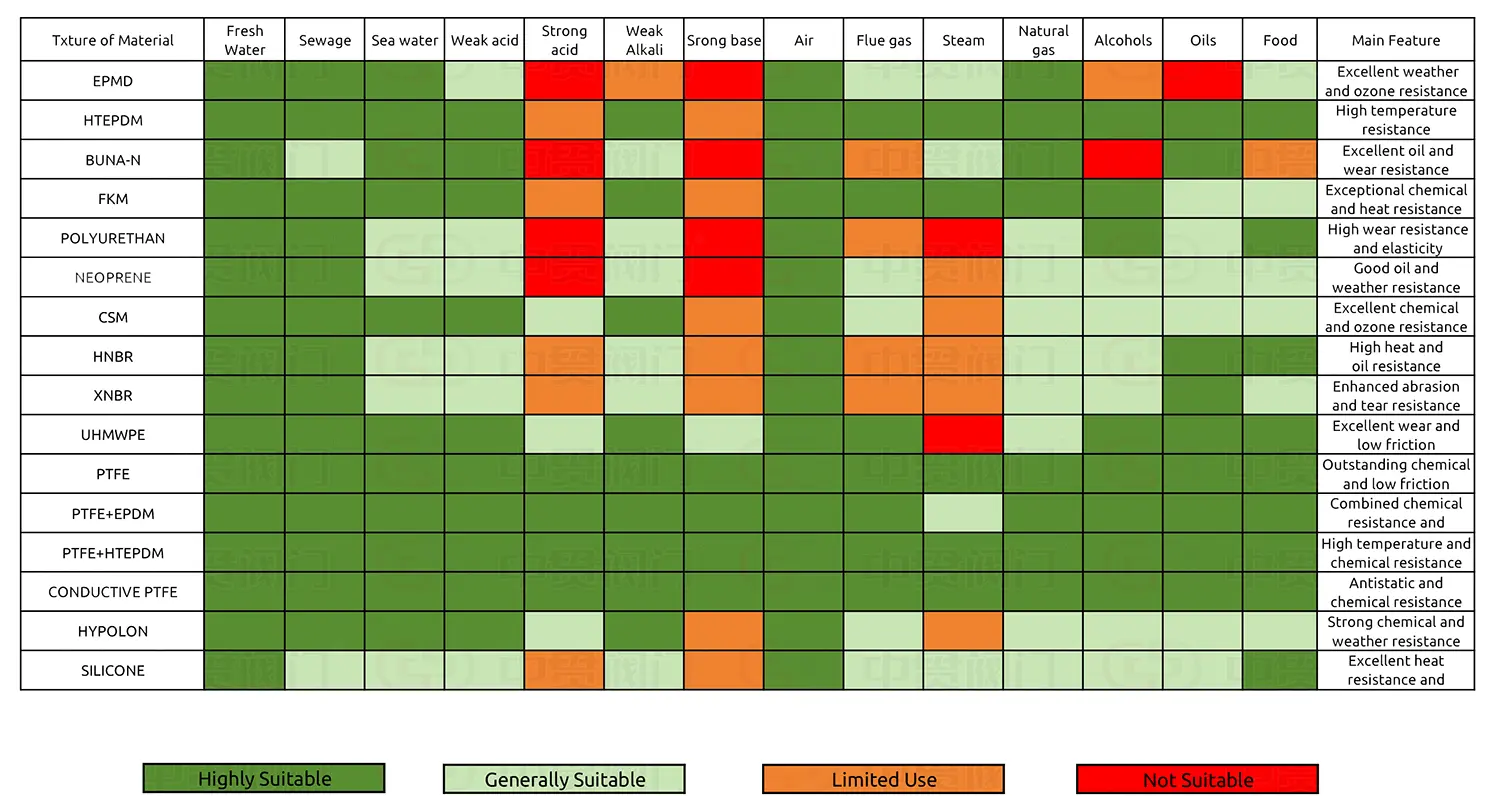

A koncentrikus pillangószelepben lévő tárcsa általában korrózióálló ötvözetekből, például rozsdamentes acélból vagy nagy szilárdságú, elpusztító vasból készül, amely kiváló tartósságot és szerkezeti integritást biztosít. A tömítő felület rugalmas polimer anyagokat, például tervezett elasztomereket vagy szintetikus gumi vegyületeket alkalmaz, amelyek fenntartják a deformációs visszanyerési képességeket és a következetes tömítést a kiterjesztett szervizciklusok során. A legfontosabb alkatrészek szintén az ülésanyag, kérjük, ellenőrizze az alábbi ülés alkalmazást referenciaként, ha további kérdése van, vegye fel velünk a kapcsolatot.

Előnyök

Kompakt szerkezeti kialakítás

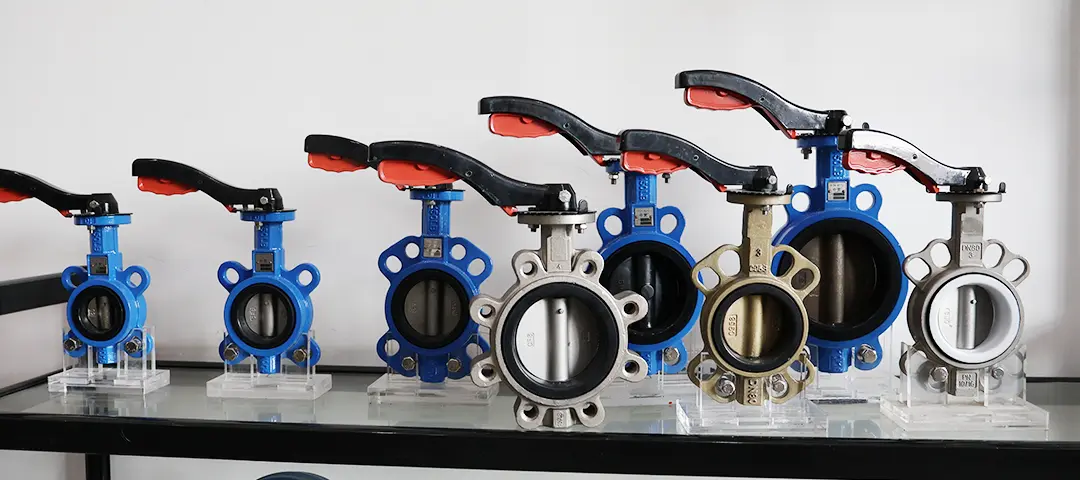

A koncentrikus pillangószelep, amelyet kifejezetten ostyaverzióban vagy ferde típusban, nagyon alkalmazható az űrkonzervált csővezeték-rendszerekre.

Alacsony torque-működés

A szabadalmaztatott gömb alakú korong geometriája az elasztomer üléssel kombinálva csökkenti a működési nyomatékot, és kompatibilis a különféle működtetőkkel.

Teljes körű szolgáltatást nyújtó kompatibilitás

Kapható CF8M/316L/Ductile vasban, nyomást besorolva, PN10-PN16, vízhez, korrozív tápközeghez.

Életciklus költséghatékonysága

A moduláris felépítés a karbantartási időtartamot 60% -kal, az alkatrészek cseréjének költségeit pedig 50% -kal csökkenti, elérve az MTBF ≥ 50 000 ciklust.

Telepítési óvintézkedések koncentrikus pillangószelepekhez

A koncentrikus pillangószelepek telepítése során a következő óvintézkedéseket kell megfigyelni:

(1) A telepítés előtt tisztítsa meg a csővezetéket, a szelep belső tereit, a tömítőfelületeket és az összes kitett átviteli alkatrészt a szennyeződés és a homok eltávolításához, biztosítva, hogy a tömítőfelületek ne sérüljenek meg.

(2) Ellenőrizze, hogy az összes csavar egyenletesen meghúzódik -e.

(3) Gondoskodjon arról, hogy a közeg áramlási iránya megegyezzen a szeleptest nyíl irányával. A középvonalú pillangószelep kétirányú tömítéssel rendelkezik.

(4) A telepítés során válassza ki a megfelelő elektromos működtetőt. A szelepmozgató és a szelep közötti kapcsolatnak határozottnak és megbízhatónak kell lennie.

(5) A szelepmozgató telepítése után ellenőrizze, hogy a szelep zökkenőmentesen kinyílik és bezáródik -e.

(6) Rendszeresen kenje meg a szelep és a szelep részeit, amelyek általában havonta egyszer kenhetők.

(7) A szelepmozgatók esetében rossz környezeti körülmények között további védőeszközöket kell telepíteni.

(8) Az emelési hevedert nem szabad kötni a szelepmozgatóhoz vagy a szelep szárához; A szeleptest körül kell helyezni.
