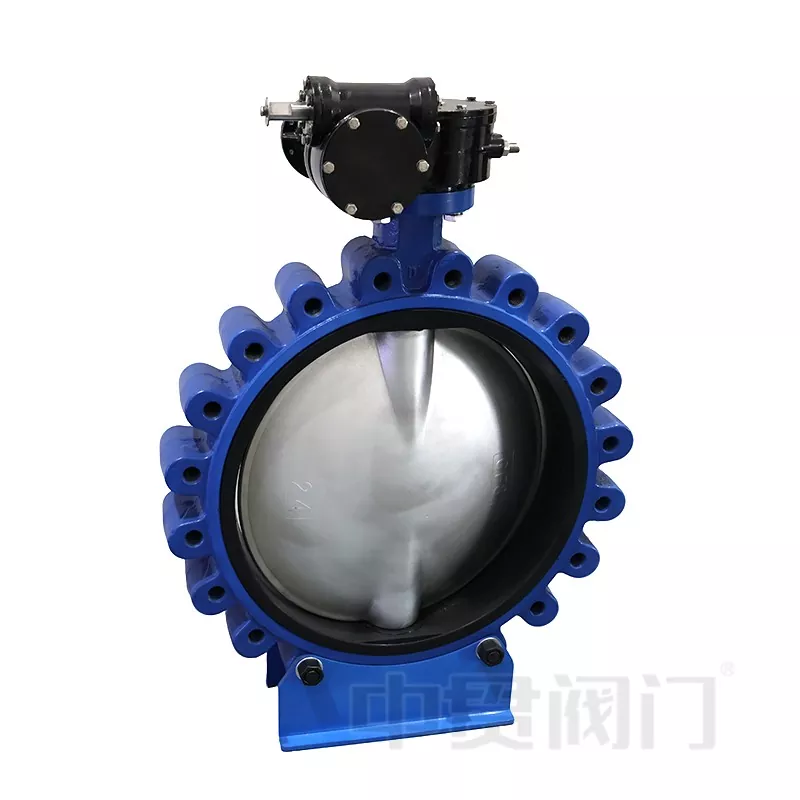

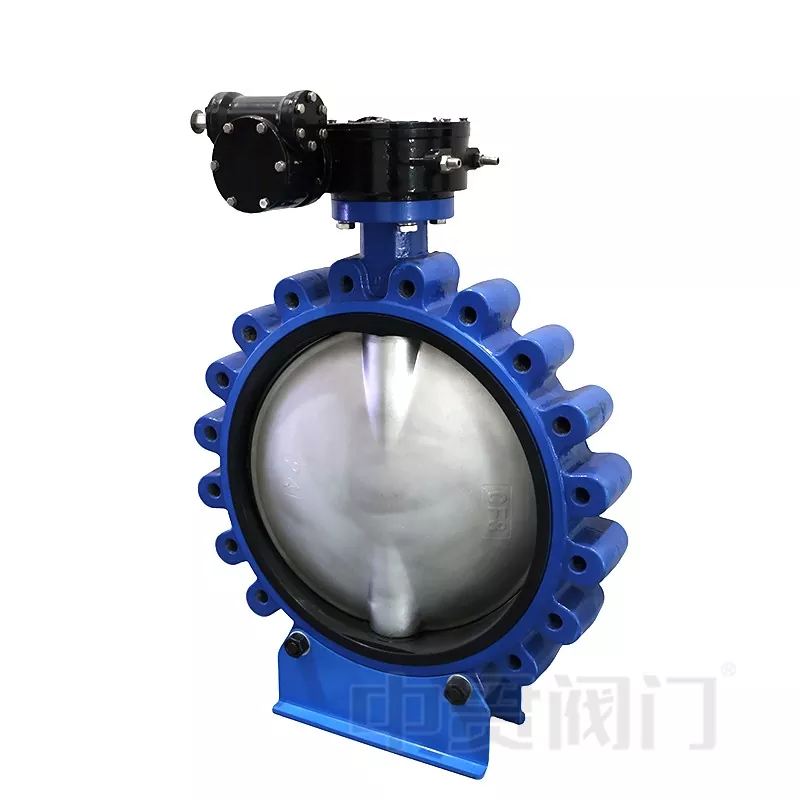

Zhongguan füles típusú pillangószeleprugalmas telepítést, megbízható elzárást és kényelmes karbantartást igénylő csővezetékrendszerekhez tervezték. Középvonalas pillangószelep-szerkezetként általában ezt választjákvízkezelés, HVAC cirkuláció, ipari csővezetékek és olyan alkalmazások, ahol a szelepet el kell távolítani vagy karbantartani anélkül, hogy a teljes csővezeték elrendezést befolyásolná.
Az ostya pillangószelepekhez képest afüles csatlakozás kialakításamenetes furatokat használ a szeleptesten, hogy lehetővé tegye a karima független rögzítését. Ez a szerkezet különösen alkalmas a sorvégi beépítésre, a berendezés szigetelő szakaszaira és olyan csővezetékekre, ahol a csatlakozás egyik oldalát el kell távolítani a karbantartás során.
A szeleptest gyárthatógömbgrafitos vas, GGG50, rozsdamentes acél vagy szénacél a nyomásigényeknek, a közeg jellemzőinek és a korróziós körülményeknek megfelelően. A füles szerkezet több rögzítési ponton keresztül osztja el a csatlakozási feszültséget, javítva a telepítési stabilitást a vibrációnak vagy gyakori működésnek kitett csővezetékekben.
A tárcsa kompakt kör alakú, és körülbelül 90°-ban elfordul a teljesen nyitott és teljesen zárt helyzetek között. A rozsdamentes acél tárcsák vagy más kompatibilis anyagok a csővezeték közegének megfelelően kiválaszthatók a korrózióállóság és a szolgáltatási teljesítmény javítása érdekében.
A szelepszár átadja az üzemi nyomatékot az aktuátor és a tárcsa között. A központosított tengelyelrendezés csökkenti a szerkezet bonyolultságát és támogatja a zökkenőmentes működést kézi, pneumatikus vagy elektromos működtetési módszerekkel.

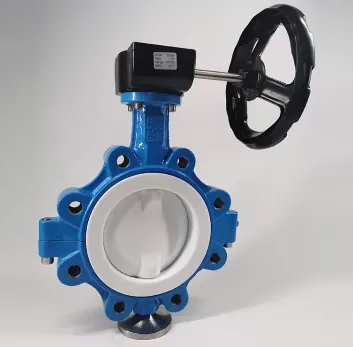

EPDM, NBR, PTFE, és más tömítőanyagok a közegnek megfelelően választhatók. Az EPDM-et általában vízbázisú alkalmazásokhoz használják, az NBR-t az olajjal kapcsolatos körülményekhez, míg a PTFE-t a szigorúbb vegyi ellenállási követelményekhez tartják számon.
A vízellátó és szennyvízrendszerekben általában a füles pillangószelepeket választják kompakt felépítésük és egyszerű karbantartási jellemzőik miatt. Az EPDM üléskonfigurációkat gyakran használják édesvíz-, szennyvíz- és általános vízkeringtető rendszerekben, ahol mérsékelt kémiai kompatibilitási követelmények.
A HVAC és az ipari hűtővezetékek rendszerint gyakori nyitási és zárási műveleteket igényelnek. A 90°-ban elforgatható kialakítás, az alacsony működési nyomaték és a kompakt beépítési hossz miatt a füles pillangószelepek alkalmasak korlátozott beépítési hellyel rendelkező keringésszabályozó rendszerekhez.
Korrozív vagy speciális közeget tartalmazó ipari csővezetékek esetén a szelep konfigurációját az ülés anyaga és a közeg kémiai összeférhetősége szerint kell kiválasztani. A PTFE alapú ülések az erősebb vegyi környezetekhez, míg az NBR és FKM anyagok az olajjal kapcsolatos alkalmazásokhoz használhatók.
A tengeri és energetikai rendszerek gyakran igényelnek korrózióálló szelepeket és kényelmes karbantartási hozzáférést. A füles csatlakozószerkezet lehetővé teszi a könnyebb szigetelést és cserét olyan csővezetékekben, ahol korlátozott a karbantartási hely.
Működés közben a tárcsa a szelepszár tengelye körül forog. Amikor a szelep teljesen nyitva van, a tárcsa igazodik a csővezeték áramlási irányához, csökkentve az ellenállást, és lehetővé teszi a közeg minimális akadályozással történő áthaladását.
Záráskor a tárcsa körülbelül 90°-kal elfordul, és a tömítőfészekhez nyomódik, hogy megállítsa az áramlást. A szelep kialakításától és a tömítőanyagtól függően kétirányú elzárási teljesítmény érhető el.
Fojtásos alkalmazásoknál a tárcsa helyzete állítható nyitott és zárt helyzetek között.
| Összehasonlítás | Füles típusú pillangószelep | Ostya pillangószelep |
|---|---|---|
| Csatlakozási mód | A menetes fülfuratok lehetővé teszik a karima független rögzítését | Két karima közé szerelhető átmenőcsavarokkal |
| Karbantartás | Alkalmas egyszerűbb szelepeltávolítást vagy végvezetékbe szerelést igénylő rendszerekhez | Jobban alkalmas szabványos csővezeték-szerelésre |
| Telepítési hely | Kompakt kialakítás erősebb csatlakozási rugalmassággal | Könnyű és korlátozott helyeken gyakran használják |
| Tipikus alkalmazások | Vízkezelés, HVAC, ipari csővezetékek, karbantartás-érzékeny rendszerek | Általános víz- és közművezetékek |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.több mint 19 éve a szelepgyártásra összpontosít, termelési erőforrásai Tiencsinben és Wenzhouban, Zhejiangban találhatók. A cég gyártpillangószelepekbeleértve az ostyát, a fület, az U-szelvényt és a karimás típusokat, amelyek fő gyártási átmérője DN40-től DN1600-ig terjed.
A gyártási folyamat magában foglalja a szelep összeszerelését, a nyomáspróbát, a szelepülék beszerelését, a tengelyhüvely felszerelését és a termékjelölést. Zhongguan rendelkezik szükségesISO tanúsítványokgyártott szelepekhez és biztosítani tudjaWRAS-tanúsítvánnyal rendelkező szelepülésekamikor szükséges.
A füles pillangószelep élettartamát főként a működési feltételek befolyásolják, beleértve a közeg jellemzőit, a hőmérsékletet, a nyomásváltozásokat, a működési gyakoriságot és a telepítés minőségét. A kompatibilis tömítőanyagok kiválasztása és a megfelelő működési feltételek fenntartása segít csökkenteni a tömítőelemek idő előtti kopását.
Igen. A füles típusú pillangószelepek kézi fogantyúkkal, fogaskerék-meghajtókkal, pneumatikus működtetőkkel vagy elektromos működtetőkkel működtethetők a csővezeték-szabályozási követelményeknek megfelelően. A szelepmozgató kiválasztásának meg kell felelnie a szelep nyomatékának, a működési frekvenciának és az automatizálási rendszernek.
A szükséges információk általában tartalmazzák a szelepméretet, a nyomásértéket, a csatlakozási szabványt, a csővezeték közeget, a hőmérsékleti tartományt, az ülés anyagszükségletét és a működtetőelemekre vonatkozó követelményeket. Ezek az adatok segítenek meghatározni a megfelelő szelepkonfigurációt és elkerülni a helytelen anyagválasztást.
A szivárgásmegelőzés a helyes szelepválasztástól, a megfelelő tömítőanyagtól, a megfelelő telepítéstől és a rendszeres ellenőrzéstől függ. A tömítési teljesítmény megőrzése érdekében a telepítés során ellenőrizni kell a csővezeték igazítását, a karimás csatlakozási feltételeket és a tömítőfelület körüli idegen részecskéket.
