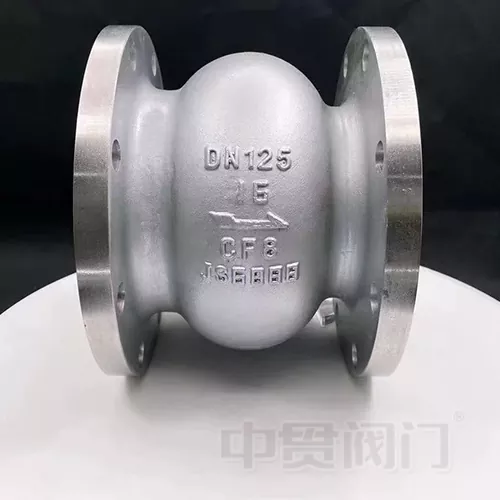

Emelési típusú visszacsapó szelep

Az emelő típusú visszacsapó szelep egy automatikus szelep, amelynek fő funkciója a közeg egyirányú áramlásának lehetővé tétele és a visszaáramlás megakadályozása. Széles körben használják különféle ipari és települési csővezetékrendszerekben, és kulcsfontosságú eleme a rendszer nyomásstabilitása és a berendezések biztonsága.Zhongguan szelepA 19 éve szelepekre szakosodott gyártó olyan emelő visszacsapó szelepeket gyárt, amelyek szigorúan betartják a nemzetközi szabványokat. Kihasználva az ellátási lánc előnyeit Kínában, a vállalat kiváló minőségű anyagokat választ ki, amelyek megfelelnek a különféle működési feltételeknek, egyensúlyban tartva a szerkezeti ésszerűséget és a könnyű használhatóságot. Egyedi specifikációk állnak rendelkezésre az ügyfelek egyedi igényeinek kielégítésére.

Emelő visszacsapó szelepeink függőlegesen mozgó szeleptárcsás szerkezetet használnak, kiküszöbölve a redundáns tervezést és optimalizálva az áramlási útvonal elrendezését. A hagyományos visszacsapó szelepekhez képest pontosabb nyitási és zárási reakciót, stabilabb tömítési teljesítményt és alacsonyabb áramlási ellenállási veszteséget kínálnak. Alkalmasak különféle közegekhez, beleértve a vizet, gőzt, olajat és korrozív folyadékokat, így az egyik legköltséghatékonyabb visszacsapó szelep a piacon.

A termék működési elve

A Zhongguan szelepemelő típusú visszacsapó szelep a folyadéknyomás és a mechanikai szerkezet szinergikus hatásán alapul. Automatikus nyitás és zárás vezérlést ér el kézi vagy külső erő nélkül. A konkrét folyamat a következő:

1. Előre irányuló áramlás: Amikor a közeg előre áramlik a csővezeték mentén, a folyadéknyomás legyőzi a szeleptárcsa súlyát és a rugóerőt, függőlegesen felfelé tolja a szeleptárcsát, sima áramlási utat hozva létre a szelepülék és a szeleptárcsa között, lehetővé téve a közeg zökkenőmentes áthaladását;

2. Reverse Cut-off: Amikor a közeg áramlása leáll, vagy fordított áramlási trend következik be, a folyadéknyomás eltűnik. Saját súlyának és a rugó visszaállító erejének együttes hatására a szeleptárcsa gyorsan és függőlegesen leereszkedik, szorosan a szelepülékhez illeszkedve, hogy tömítést érjen el és megakadályozza a közeg visszaáramlását.

3. Stabilitási garancia: A rugós konstrukció felgyorsítja a szeleptárcsa zárási sebességét, csökkenti a vízkalapácsot, és elkerüli a szeleptárcsa és a szelepülék közötti ütközések okozta kopást, meghosszabbítja a termék élettartamát és biztosítja a csővezetékrendszer hosszú távú stabil működését.

A termék fő jellemzői

Következetesen előnyben részesítjük a tényleges működési feltételeket, számos gyakorlati technológiát beépítve az emelőtípusú visszacsapó szelepeink tervezésébe és gyártásába. Ez a következő alapvető jellemzőket eredményezi, amelyek megkülönböztetik őket a szokásos hasonló termékektől:

• Precíz nyitás és zárás: A lineáris axiális emelőszerkezet gyors nyitási és zárási reakciót biztosít, kiküszöböli az elakadást és késleltetést, hatékonyan kiküszöböli a vízkalapácsot, és alkalmassá teszi a szivattyú gyakori indítási-leállítási műveleteire;

• Megbízható tömítés: A fém-elasztomer kompozit tömítőfelület kialakításának köszönhetően a tömítési teljesítmény stabil, a hosszú távú szivárgásszabályozás 0,01 l/min·m alatt van, és a kopás mértéke jóval alacsonyabb, mint a hagyományos visszacsapó szelepeknél;

• Alacsony áramlási ellenállás: Az optimalizált áramlási csatorna kialakítás csökkenti az ellenállásveszteséget a közeg áramlása során, a nyomásveszteség pedig nem haladja meg a 0,15 bar-t névleges áramlásnál, hozzájárulva a rendszer energiamegtakarításához és a fogyasztás csökkenéséhez;

• Kényelmes karbantartás: A moduláris szerkezeti kialakítás szükségtelenné teszi a csőkarimák szétszerelését a rutin karbantartáshoz. A technikusok a karbantartási munkák több mint 90%-át elvégezhetik a felső ellenőrző porton keresztül, ami jelentősen lerövidíti a karbantartási időt és csökkenti a karbantartási költségeket;

• Széleskörű kompatibilitás: Az anyagok és a specifikációk testre szabhatók, hogy alkalmazkodjanak a különböző nyomás-, hőmérséklet- és közegviszonyokhoz, számos névleges átmérőt lefedve DN15-től DN300-ig, és 1,6 MPa és 4,0 MPa közötti nyomásértékeket, így több terület beszerzési igényeit is kielégítik.

A termék műszaki előnyei

I. A szerkezeti tervezés előnyei

Lift típusú visszacsapó szelepünk szerkezeti felépítése, 19 éves iparági tapasztalattal és a különféle üzemi körülményekről kapott visszajelzésekkel kombinálva többdimenziós optimalizáláson esett át, ami megkülönböztetett műszaki előnyöket eredményez:

Lineáris nyitó- és zárószerkezet: A szeleptárcsa axiális emelési kialakításával a hagyományos lengő-visszacsapó szelepekhez képest hatékonyan kiküszöböli a vízkalapácsot. A kísérleti ellenőrzés azt mutatja, hogy a DN200-as csővezetékrendszerben 62%-kal csökkentheti a vízkalapács nyomásingadozását, megvédve a csővezetékeket és a berendezéseket az ütési sérülésektől;

Moduláris összeszerelés: A szeleptest, a szeleptárcsa, a rugó és más alkatrészek moduláris felépítésűek, biztosítva a nagy összeszerelési pontosságot és a kényelmes szétszerelést. Ez nemcsak megkönnyíti a gyártás tesztelését, hanem a későbbi karbantartás során is kényelmet biztosít, csökkentve a karbantartási nehézségeket és a munkaerőköltségeket;

Könnyűsúly optimalizálása: A szerkezeti szilárdság biztosítása mellett a szeleptest falvastagságának kialakítását úgy optimalizálták, hogy csökkentsék a termék súlyát, megkönnyítsék a szállítást és a telepítést, ugyanakkor csökkentsék a csővezeték terhelési nyomását is, így alkalmas speciális telepítési forgatókönyvekre, például nagy magasságban és szűk helyeken.

II. Az anyagválasztás előnyei

A Zhongguan Valve integrált ellátási láncát Észak- és Dél-Kínában használja ki, hogy a különböző működési feltételek alapján válassza ki a megfelelő anyagokat, biztosítva ezzel az emelőtípusú visszacsapó szelepek tartósságát és alkalmazkodóképességét. Az anyagok konkrét alkalmazásai a következők:

Szokásos működési feltételek: QT400-15 gömbgrafitos vas és 2Cr13 rozsdamentes acélt használnak, amelyek magas költséghatékonyságot, korrózióállóságot és kopásállóságot kínálnak, alkalmasak vízhez, gőzhöz és közönséges olajos közegekhez.

Korrozív működési feltételek: ZG1Cr18Ni9Ti rozsdamentes acélt használnak, amely erősen ellenáll a kloridionokkal, salétromsavval és más korrozív közegekkel szemben, alkalmas tengervíz sótalanítására, kémiai korróziós csővezetékekre és egyéb forgatókönyvekre.

Magas hőmérsékletű és nagynyomású működési feltételek: Magas hőmérsékletnek ellenálló ötvözet anyagokat használnak, amelyek hőmérséklet-állósága 300 ℃-ig és nyomásállósága legfeljebb 4,0 MPa, alkalmas magas hőmérsékletű és nagynyomású csővezeték-rendszerekhez erőművekben, kazánokban és egyéb alkalmazásokban.

Minden anyagot szigorú fizikai és kémiai vizsgálatnak vetnek alá, hogy biztosítsák a szabványoknak való megfelelést, garantálják a termék minőségét a forrástól kezdve, meghosszabbítsák a termék élettartamát, csökkentsék a csere gyakoriságát és csökkentsék az ügyfelek hosszú távú beszerzési költségeit.

III. A gyártási folyamat előnyei

Két fő gyártóbázisunk van Tiencsinben és Wenzhouban, fejlett CNC megmunkáló és vizsgáló berendezésekkel. Szabványos gyártási folyamatokat alkalmazunk, hogy biztosítsuk minden emelőtípusú visszacsapó szelep állandó minőségét:

Precíziós megmunkálás: A kulcsfontosságú alkatrészek, mint például a szelepülékek és a szeleptárcsák, precíziós megmunkálásúak CNC esztergagépeken, így biztosítva a nagy megmunkálási pontosságot és a szoros tömítést, csökkentve a szivárgás kockázatát.

Szigorú tesztelés: Átfogó vizsgálati rendszert hoztunk létre, a beérkezéskori nyersanyag-ellenőrzéstől és a gyártás során végzett szúrópróbaszerű ellenőrzésektől a késztermékek hidrosztatikai vizsgálatáig és légtömörségi vizsgálatáig. Minden lépés megfelel a szabványoknak, és szigorúan tilos minősítetlen termékeket elhagyni a gyárból.

Szabványosított gyártás: Az olyan szabványoknak megfelelően gyártunk, mint a GB/T 12235-2022 és az API 6D, biztosítva a kompatibilitást a főbb nemzetközi előírásokkal. Ez megkönnyíti a meglévő berendezések ügyfélcseréjét, csökkentve a beszerzési és csereköltségeket.

Termékalkalmazási forgatókönyvek

A Zhongguan szelepemelő típusú visszacsapó szelepek széles körű alkalmazkodóképességükkel több területen is alkalmazhatók csővezeték-rendszerekben, lefedve az ipari, önkormányzati és környezetvédelmi szektorokat. A konkrét alkalmazási forgatókönyvek a következők:

I. Ipari szektor

Petrolkémiai ipar: Alkalmas kőolajat, finomított olajat és vegyi nyersanyagokat szállító csővezetékekhez, megakadályozva a visszaáramlást, amely károsíthatja a berendezéseket és a hulladékanyagokat, és biztosítja a termelés biztonságát;

Energiaipar: kazán-tápvízben, hűtővízben és gőzvezetékekben használják hő- és vízenergia-termelő rendszerekben, megakadályozva a közegek fordított áramlását és biztosítva a generátoregységek stabil működését;

Kohászati ​​ipar: Alkalmas kohászati ​​szennyvizet és magas hőmérsékletű füstgázokat kezelő csővezetékekhez, ellenáll a korrozív közegeknek és bizonyos hőmérsékleteknek, biztosítva a kohászati ​​folyamatok zökkenőmentes haladását.

II. Önkormányzati és közszolgáltatási szektor

Vízkezelés: Vízművek és szennyvíztisztító telepek vízellátó és vízelvezető csővezetékeiben és vegyszeradagoló vezetékeiben használják a szennyvíz visszafolyásának és a tiszta víz szennyeződésének megakadályozására, biztosítva a vízkezelő rendszer stabil működését.

Települési fűtés: A városi központi fűtési vezetékekhez igazítva megakadályozza a melegvíz visszaáramlását, stabil fűtési nyomást biztosítva és javítja a fűtési hatékonyságot.

Épületi vízellátás és vízelvezetés: Magas épületek vízellátó rendszereiben és tűzvédelmi csővezetékeiben használják a csővezeték nyomásingadozása miatti közeg visszafolyásának megakadályozására, biztosítva az épületvíz- és tűzbiztonságot.

III. Különleges működési feltételek

Tengervíz-sótalanítás: Korrózióálló rozsdamentes acélból készült, alkalmas tengervíz- és sótalanvíz-szállító csővezetékekhez, ellenáll a magas sótartalmú közegek korróziójának, biztosítva a stabil sótalanítási folyamatot.

Alacsony hőmérsékletű működési feltételek: Testreszabott, alacsony hőmérsékleten alkalmazkodó termékek, amelyek -40 ℃ és 0 ℃ közötti alacsony hőmérsékletű környezethez alkalmasak, hidegláncban és alacsony hőmérsékletű folyadékszállító csővezetékekben használatosak, biztosítva a normál visszaáramlás-gátló funkciót.

Gyakori indítás-leállítás működési feltételek: Alkalmazható gyakori szivattyúindító-leállítású csővezeték-rendszerekhez, például keringtető vízrendszerekhez és vészhelyzeti vízellátó rendszerekhez, gyors nyitási és zárási reakcióval, csökkentve a vízkalapács becsapódását.
