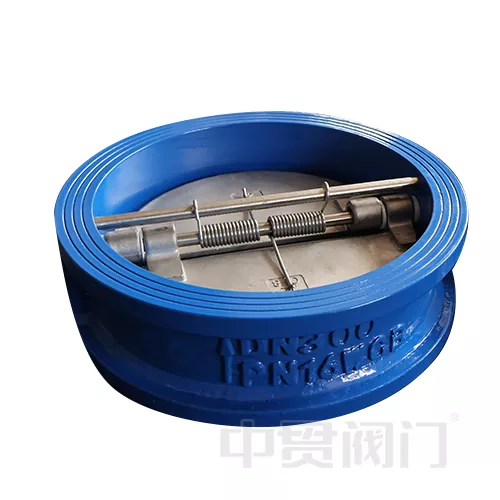

Öntöttvas ostya kétlemezes visszacsapó szelep

Az öntöttvas Wafer Dual Plate visszacsapó szelep jól teljesített a sokemeletes épületek szivattyúkimeneteiben, a távfűtési hálózatokban, valamint az élelmiszer-feldolgozó és -tisztító rendszerekben, mint például a DN200 modell, amely sikeresen elnyomta a szivattyútest rezgéseit, amelyeket a hűtött víz visszaáramlása okozott egy kereskedelmi komplexum légkondicionáló rendszerében. Alacsony áramlási ellenállása (Cv érték 0,6-1,2) és karbantartást nem igénylő jellemzői a költséghatékonyság és a megbízhatóság szempontjából egyaránt előnyben részesített berendezéssé teszik alacsony nyomású forgatókönyvekben.

Szerkezeti és tervezési jellemzők

öntöttvas Wafer Dual Plate visszacsapó szelep van Két szimmetrikus kerek szeleplemez (anyaga: gömbgrafitos öntöttvas) rugós csuklópántokkal van összekötve, és vastagsága az átmérő 1/10-1/12-e, ez volt az első jellemző, duplarugós segédtárcsa.

Az öntöttvas test (ASTM A48 Class 35B) 40%-kal könnyebb és 60%-kal rövidebb, mint a karimás visszacsapó szelepek, így alkalmas szűk helyekre történő beépítésre. És a szorító interfész megfelel az EN 1092-2 szabványnak, és támogatja a PN10-PN16 nyomásosztályokat.Tehát a vázszerkezetnek tekinthetjük.

Az utolsó a kis nyomatékú nyitás és zárás. Optimalizált rugó előfeszítés, tárcsa nyitási nyomása ≤ 0,05 bar, zárási reakcióidő ≤ 0,5 másodperc és Az áramlási ellenállás együtthatója (Kv érték) 0,6 ~ 1,2, amely alkalmas visszafolyásgátló és alacsony nyomású rendszerre a szivattyú kimeneténél.

A teljesítmény előnyei és alkalmazhatósága

1. Egyensúly a gazdaságosság és a tartósság között:

Az öntöttvas ára a rozsdamentes acél szelepek 1/3-a, és a bevonatvédelem révén ellenáll a gyengén korrozív folyadékoknak (például hűtővíznek és háztartási szennyvíznek), amelynek pH-ja 6-9;

A tervezési élettartam ≥10 év, és a karbantartás csak a szeleplemez rendszeres tisztítását igényli.

2. Alacsony vízkalapács kockázata:

Az öntöttvas ostya kettős lemezellenőrző szelepe a kettős szeleplemezt szakaszosan zárja, hogy csökkentse az áramlási sebesség hirtelen változása által okozott csővezeték-hatást, és a mért vízkalapácsnyomás csúcsértéke 50–70%-kal csökken;

3. Széleskörű kompatibilitás:

Alkalmazható hőmérsékleti tartomány -20°C ~ 120°C, hordozó víz, olaj és alacsony koncentrációjú vegyszerek (például etilénglikol oldat);

Öntöttvas, PVC vagy szénacél csövekhez függőlegesen vagy vízszintesen is beépíthető (tömítés szükséges).
