Mi az a tompahegesztés? Mi a különbség a BW és az SW, karimás, menetes csatlakozások között?

2026-05-12 0 Hagyj üzenetet

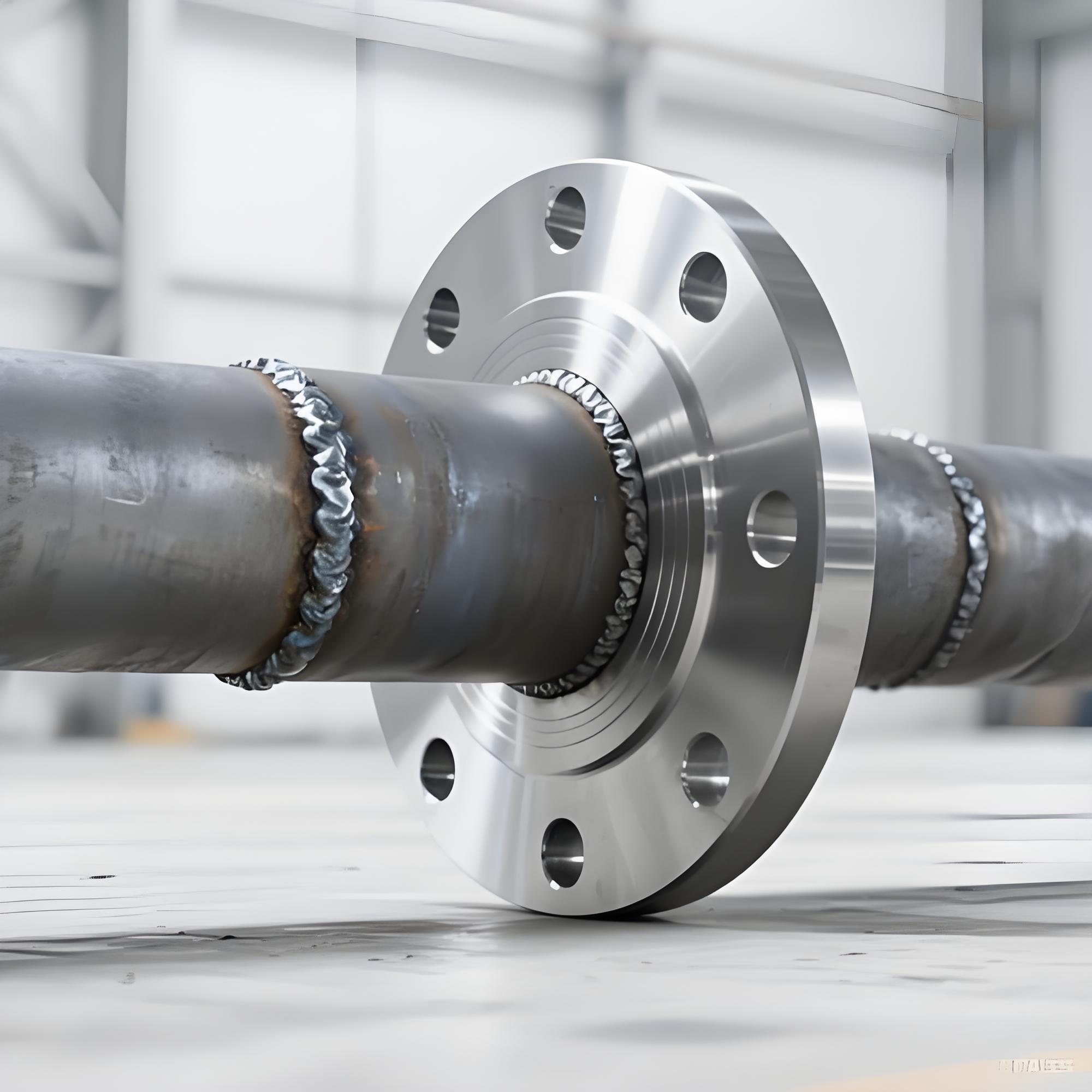

A tompahegesztés egy olyan hegesztési módszer, ahol két munkadarab végeit egymással szemben helyezik el, egyidejűleg melegítik fel a teljes végfelületen, és a nyomás célszerű a két munkadarab között szilárd állapotban az atomi kötés eléréséhez, így egy darabba illeszteni őket.

A lenyűgözőbb megértés érdekében az összehasonlítást több szempontból is bemutatjuk:

1. Különbség az "aljzathegesztés"-től (általában kis furatú csövekhez használják)

Összehasonlító elem	Tompahegesztés	Aljzathegesztés
Csatlakozási mód	A végek egy síkban vannak egymáshoz igazítva, és közvetlenül hegeszthetők	Az egyik végét behelyezzük a másikba, és kívülről hegesztéssel hegesztjük
Csőméret tartomány	Jellemzően DN50 és afölöttiekhez használják	Jellemzően DN50 és kisebbekhez használják
Hegesztés típusa	Tompavarrat, teljes áthatolás	Filtvarrat, nincs teljesen áthatolva
Belső rés	Lépés nélkül, sima belső fal	Létezik rés, amely felhalmozódhat a közegben vagy korróziót okozhat
Ellenőrzési módszer	Röntgenfelvételezhető (RT), nagy megbízhatóság	Nehéz röntgenfelvétel (RT), többnyire MT vagy PT
Erőképesség	Képes ellenállni a nagyobb nyomásnak, hőmérsékletnek és fáradási terhelésnek	Alkalmas alacsony nyomású és statikus körülményekhez

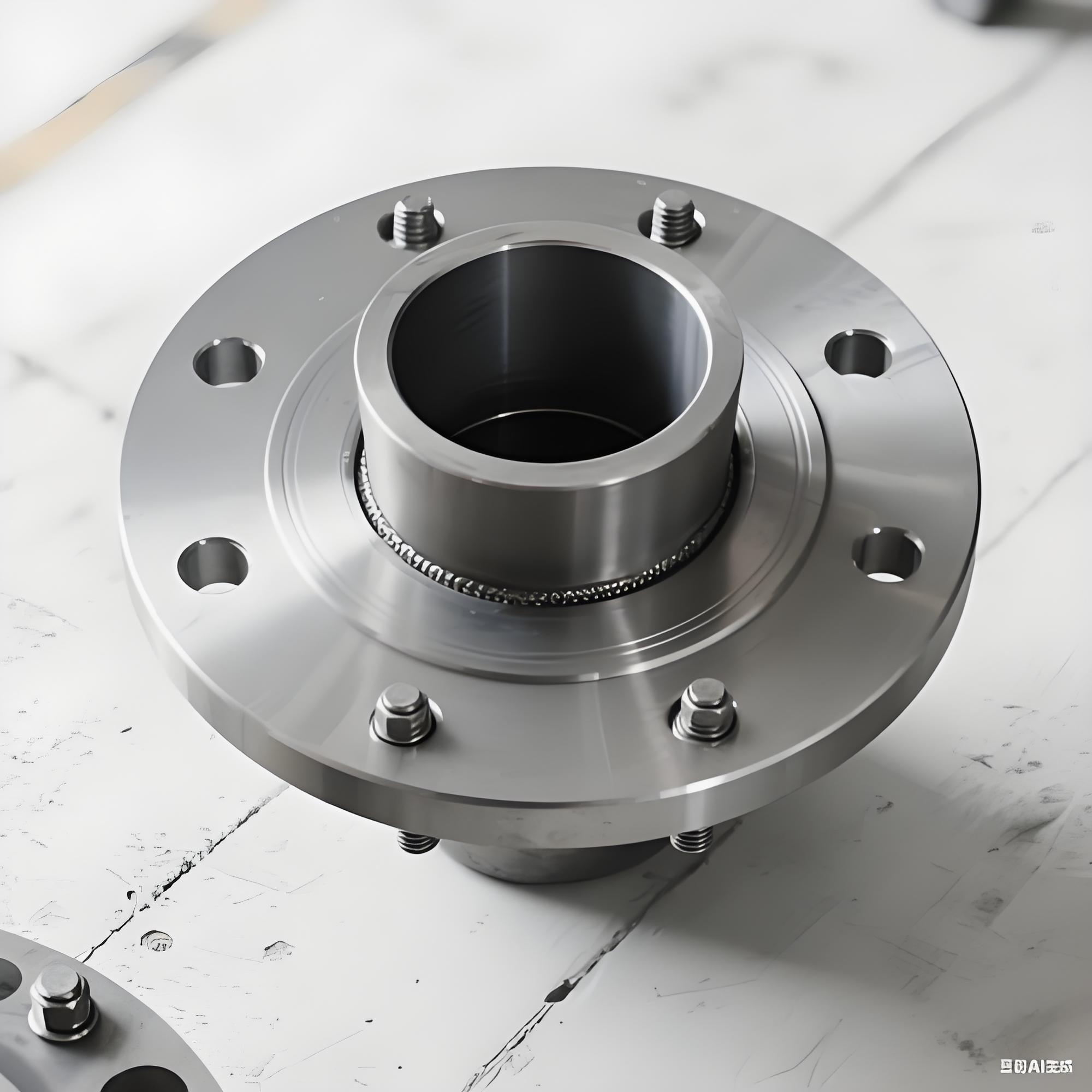

2. Különbség a "karimás csatlakozástól" (általánosan használt szelepekhez és berendezések interfészeihez)

Összehasonlító elem	Tompahegesztés	Karimás csatlakozás
Kapcsolat Természet	Állandó, nem eltávolítható	Kivehető, könnyen karbantartható és cserélhető
Tömítési pont	Nincs tömítés tömítés; maga a hegesztés a tömítés	Tömítésekre és csavarokra támaszkodik; lehetséges szivárgási helyek vannak
Szolgáltatási feltételek	Magas hőmérséklet, nagy nyomás, erős hőmérséklet-ciklus	Hagyományos feltételek, különböző tömítési fokozatokkal bővíthető
Telepítés és karbantartás	Szakképzett hegesztőt igényel; hegesztés után nehezen módosítható	Gyors összeszerelés csavarhúzással; kényelmes az ellenőrzéshez
Súly és hely	Kompakt szerkezet, karimák nélkül, helyet és anyagot takarít meg	A karimák több helyet foglalnak el, növelik a súlyt és a költségeket
Tipikus alkalmazások	Fő gőzvezetékek, hidrogén szervizvezetékek, magas hőmérsékletű nagynyomású szelepcsatlakozások	Rendszeres szétszerelést igénylő berendezések interfészek, szelepek vagy csőszakaszok

3. Különbség a "menetes csatlakozástól" (általában kis furatokhoz, alacsony nyomású)

Összehasonlító elem	Tompahegesztés	Menetes kapcsolat
Tömítés megbízhatóság	Rendkívül magas, nincs szivárgás (ha a varrat szilárd)	Alacsony, tömítőanyagra vagy PTFE szalagra támaszkodik; vibráció hatására meglazulhat
Nyomás/hőmérséklet határérték	Ultra-magas nyomáson és ultramagas hőmérsékleten használható	Közepes/alacsony nyomásra és normál vagy mérsékelt hőmérsékletre korlátozva
Csatlakozás erőssége	Egyszerre olvasztott, szilárdság közel az alapfémhez	Stresszkoncentráció a fonal gyökerénél
Telepítési nehézség	Hegesztő felszerelést és képzett hegesztőt igényel	Csak kéziszerszámokra van szüksége; a helyszínen gyorsan összeszerelhető
Szivárgásveszély	Szinte nincs szivárgás, ha a varrat jó	Fokozatosan szivárgás léphet fel hőmérséklet-ciklus vagy vibráció hatására

Összegzés: Mikor válasszuk a "Tompahegesztést"?·
Csőméret≥ DN50
Szolgáltatás:magas hőmérséklet (például 450 °C felett) vagy nagy nyomás (például 10 MPa felett)
Zéró szivárgási kockázat szükséges, például mérgező, gyúlékony vagy robbanásveszélyes közeg
A csőről röntgenfelvételt kell készíteni az ellenőrizhető hegesztési minőség érdekében
Hosszú tervezési élettartam, minimális vagy egyáltalán nem várható karbantartás (pl. fő gőzvezetékek az erőművekben)

Egy mondatban: A tompahegesztés a legerősebb, legmegbízhatóbb és nem eltávolítható csatlakozási mód, alkalmas nagy furatú, magas hőmérsékletű, nagy nyomású, szivárgásmentes, súlyos üzemi körülményekre.
