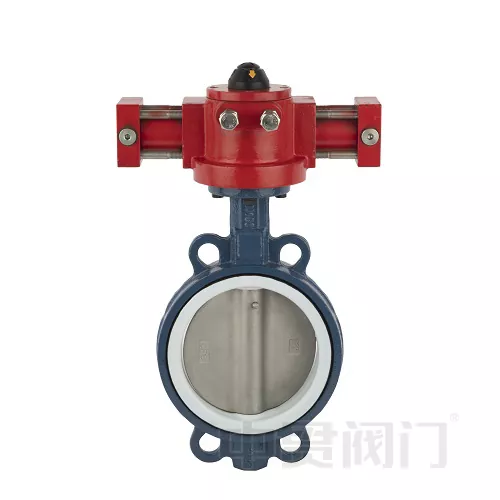

Hidraulikus működtető koncentrikus pillangószelep

A hidraulikus működtetőszerkezet koncentrikus pillangószelepét egy tárcsa jellemzi, amely egy központi tengely körül forog az áramlás szabályozására, míg a hidraulikus működtetők folyadéknyomást használnak a szelep mozgatásához. Ez a kombináció lehetővé teszi a folyadékáramlás pontos és erőteljes szabályozását különböző alkalmazásokban, különösen ott, ahol automatizálásra van szükség, és nagyobb nyomatékra van szükség.

I. Működési elv

Az ipari folyadékszabályozó rendszerek a pillangószelepek nyitásával és zárásával szabályozzák az áramlást. A hidraulikus pillangószelep hidraulikus hajtásrendszert használ a folyadéknyomás mechanikai energiává alakítására, a szelep tengelyének meghajtásával 90°-os forgó mozgást hajt végre. Az elektromos/pneumatikus hajtóművekhez képest a hidraulikus rendszer nagyobb nyomatékot és jobb ütésállóságot biztosít.

II. Alapfelépítés és funkciók

Szeleptest alkatrészek

Tárcsa: 90°-os elforgatással nyitja és zárja az áramlási útvonalat.

Szelepszár: A mag átviteli alkatrésze, amely összeköti az aktuátort a tárcsával.

Tömítési rendszer: Az EPDM lágy tömítésű szelepülés biztosítja a szivárgásmentességet.

Csatlakoztatási mód: Karimás/ostya kialakítás (az ANSI/EN szabványoknak megfelelő).

Hidraulikus működtető

Az olajnyomás meghajt egy dugattyús hengert, lineáris erőt adva → forgási nyomatékká alakítva.

Normál 90°-os löket, válaszidő ≤ 3 másodperc.

Választható egyszeres működésű (rugós visszafolyású) vagy kettős működésű (kétirányú hidraulikus hajtás).

III. Technikai előnyök
