A felszín alatti vízhálózatok új figyelemnek vannak kitéve, mivel az elöregedő csövek, a városfejlesztés és a karbantartási követelmények átformálják az infrastruktúra tervezését. Ezek a változtatások a szelepek hozzáférhetőségét helyezik a középpontba, különösen ott, ahol a kezelőberendezéseket a föld alá telepítik.
Sok települési vízhálózatot úgy építettek ki, hogy évtizedeken át szolgálja a közösségeket. Ahogy ezek a rendszerek öregszenek, a rehabilitációs projekteknek nem csak a sérült csövekkel kell foglalkozniuk. A szelepeket, csatlakozásokat, hozzáférési kamrákat és egyéb alkatrészeket szintén ellenőrizni kell, és szükség esetén cserélni kell.
Egy szelep évekig megfelelően működhet, de nehezen elérhetővé válik, ha utak, járdák vagy parkosított területek alá temetik. Ha a karbantartás kiterjedt feltárást igényel, a munka megzavarhatja a forgalmat, befolyásolhatja a közeli szolgáltatásokat, és növelheti a projekt bonyolultságát.
Ez az egyik oka annak, hogy az infrastruktúra-tervezők egyre gyakrabban fontolgatják a hozzáférési megállapodásokat a csővezeték korszerűsítése során, ahelyett, hogy másodlagos telepítési részletként kezelnék azokat. A cél nem egyszerűen az elöregedett berendezések cseréje, hanem az, hogy a jövőbeni ellenőrzéseket és üzemeltetést könnyebben kezelhetővé tegyük.
A pillangószelep szabályozza az áramlást a cső belsejében lévő forgó tárcsán keresztül. Viszonylag kompakt szerkezetének köszönhetően számos vízelosztási és ipari alkalmazásra alkalmas, beleértve a nagyobb csőátmérőket is.

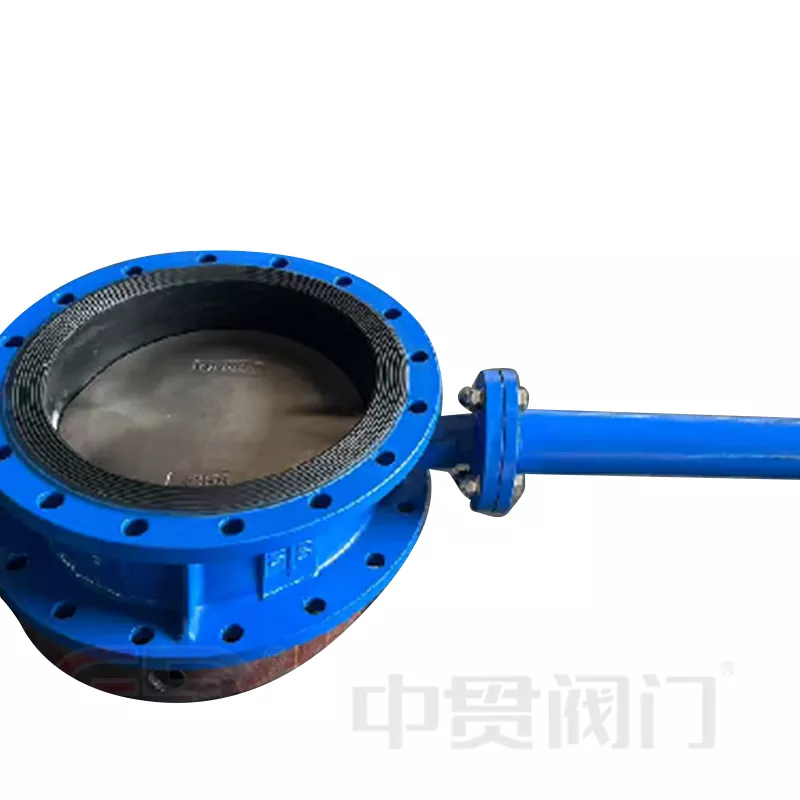

AnKiterjesztett szárú pillangószelepkiterjesztett tengelyelrendezést használ egy eltemetett szelep csatlakoztatásához egy magasabban elhelyezkedő működési ponttal. A beépítéstől függően a működtető mechanizmus elhelyezhető egy hozzáférési kamrában vagy más kijelölt helyen, amely könnyebben elérhető.
Ez az elrendezés csökkentheti annak szükségességét, hogy közvetlenül hozzá kell férni a szeleptesthez, amikor működésre van szükség. Az előnyök azonban a beépítési mélységtől, a szár konfigurációjától, a működési módtól és a környezeti hatásokkal szembeni védelemtől függenek.
A tervezés nem küszöböl ki minden karbantartási követelményt. A szelepet, a tengelyt, a működtető mechanizmust és a környező hozzáférési szerkezetet még ki kell választani és be kell szerelni a csővezeték feltételeinek megfelelően.
A földalatti szelepek hozzáférhetősége számos infrastrukturális projekt esetében releváns.
| Alkalmazás | Fő szempont |
|---|---|
| Városi vízelosztás | Hozzáférés a rutin leválasztáshoz és áramlásszabályozáshoz |
| Vízkezelő létesítmények | A szelephelyek és a karbantartási útvonalak közötti koordináció |
| Ipari közműhálózatok | Biztonságos működés korlátozott telepítési területeken |
| Városi csővezeték rehabilitáció | Korlátozza a szükségtelen földmunkákat és a felszín megzavarását |
Egy sűrűn beépített városi területen például egy szelep ülhet a burkolt felület alatt, ahol a gyakori feltárás kényelmetlen lenne. A hozzáférhető üzemi pozíció megtervezése az eredeti telepítés során vagy az ütemezett frissítés megkönnyítheti a későbbi karbantartási intézkedéseket.
A megfelelő konfiguráció továbbra is a hálózati elrendezéstől függ. Nem minden eltemetett szelepre van szükség meghosszabbított szárra, és az alternatív szelepkialakítások megfelelőbbek lehetnek, ha a hely, a nyomásviszonyok vagy a működési követelmények eltérőek.
A földalatti projekt szelepének kiválasztása többet jelent, mint a névleges átmérő meghatározását. A működési környezet és a várható karbantartási folyamat egyaránt befolyásolja a végső konfigurációt.
A beépítési mélység és a beállítás azért fontos, mert a szárnak a szelepet a működési pontjához kell kötnie anélkül, hogy nem megfelelő mechanikai terhelés keletkezne. A hosszabbítás hosszának meg kell egyeznie a helyszín elrendezésével, és a környező szerkezetnek elegendő szabad teret kell biztosítania a működéshez.
Az anyag és a tömítés összeférhetősége is figyelmet igényel. A víz összetétele, hőmérséklete, nyomása és a talajnedvességnek való esetleges kitettség befolyásolhatja az anyagválasztást és a tömítési követelményeket. A megadott szelepnek meg kell felelnie a tényleges üzemi feltételeknek.
A hozzáférési kamra kialakítása egy másik szempont. A kényelmes működési pont korlátozott előnyökkel jár, ha a kamrába nehéz bejutni, elárasztásnak van kitéve, vagy ha más közművek akadályozzák. Ezért a vízelvezetést, a felszíni terhelést és a hozzáférést a szélesebb körű telepítés részeként kell értékelni.
Végül az üzembe helyezési és karbantartási terveknek meg kell határozniuk a szelep üzemeltetésének, ellenőrzésének és tesztelésének módját a telepítés után. Az áttekinthető dokumentáció segíthet a karbantartó csapatoknak a berendezés konfigurációjának megértésében anélkül, hogy ásatásokra vagy feltételezésekre hagyatkozna.
A digitális felügyelet a vízhálózat-menedzsment fontos részévé válik, de az intelligens infrastruktúra nem csak szoftveren múlik. Az érzékelők és a vezérlőplatformok információt szolgáltathatnak a hálózat állapotáról, míg a szelepek az áramlás szabályozásának vagy leválasztásának fizikai feladatát látják el.
AnKiterjesztett szárú pillangószeleprésze lehet ennek a szélesebb körű infrastruktúra-elrendezésnek, ha mechanikai konfigurációja megfelel a helyszínnek. Ahol automatizált működésre van szükség, a működési mechanizmus és a vezérlőrendszer kompatibilitását meg kell vizsgálni, nem pedig azt feltételezni, hogy egy meghosszabbított szár automatikusan távvezérlést biztosít.
A megkülönböztetés azért fontos, mert az akadálymentesítés, az automatizálás és a felügyelet különálló funkciók. Egy szelep kézi működtetésre hozzáférhető elektronikus vezérlés nélkül is, míg az automatizált szelephez további felszerelésre és megfelelő vezérlési elrendezésekre van szükség.
A szelepgyártás számos olyan folyamatot foglal magában, amelyek befolyásolják a végső alkatrészt, beleértve a megmunkálást, az összeszerelést, a jelölést és a nyomáspróbát. Ezen szakaszok következetes ellenőrzése fontos, mert a méretpontosság, a tömítési teljesítmény és a helyes összeszerelés befolyásolja a szelep működését.
A Zhejiang Zhongguan Valve Manufacture Co., Ltd., amelynek székhelye Yongjia, Wenzhou, Zhejiang, tapasztalattal rendelkezik a pillangószelepek gyártásában. A feltüntetett termékpaletta ostya, fül, U-szelvény és karima konfigurációkat tartalmaz, a szokásos gyártási méretekkel DN40-től DN1600-ig. Gyártási folyamatai közé tartozik a CNC megmunkálás, összeszerelés, szelepjelölés és nyomásvizsgálat.
Ezek a részletek iparági kontextust biztosítanak a szelepalkatrészek gyártásának és ellenőrzésének megértéséhez. A földalatti csővezeték fajlagos teljesítményét azonban a vonatkozó termékspecifikációk, a telepítési követelmények és a vonatkozó vizsgálati eredmények alapján kell meghatározni.
A csővezeték rehabilitációja egyre inkább foglalkozik azzal, hogy mi történik az építkezés befejezése után. A berendezésnek hozzáférhetőnek, a működési feltételekkel kompatibilisnek és kezelhetőnek kell maradnia teljes élettartama alatt.
A meghosszabbított szelepszár-elrendezések az egyik módot kínálják az eltemetett szeleptest és a hozzáférhető működési helyzet közötti rés megszüntetésére. Alkalmasságuk a helyszíni körülményektől, a karbantartási igényektől és a teljes csővezetékrendszer kialakításától függ.
Mivel a földalatti hálózatok javítása és felújítása folytatódik, aKiterjesztett szárú pillangószeleptovábbra is releváns lehetőség azoknál a projekteknél, ahol a működési hozzáférés kulcsfontosságú mérnöki szempont. A tágabb irány egyértelmű: a hatékony csővezeték-korszerűsítéshez nemcsak magukra a csövekre kell figyelni, hanem a biztonságos üzemeltetést és a hosszú távú karbantartást meghatározó praktikus részletekre is.
