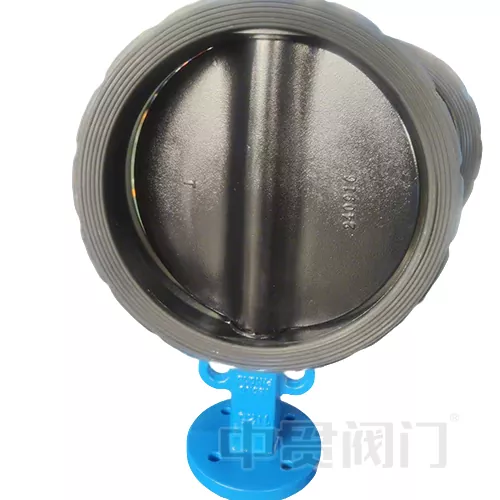

EN593 tervezési szabványos pillangószelep

Az Európa ipari szelepek területén az ipari szelepek területén az EN593 Design Standard szisztematikus keretet biztosít a fém pillangószelepek tervezéséhez, gyártásához és teszteléséhez. Ez a cikk mélyen elemzi a standard alapvető követelményeit, és feltárja a pillangószelepek technikai előnyeit, amelyek megfelelnek ennek a szabványnak (EN 593 Design Standard Pillangószelep) ipari forgatókönyvekben.

Az EN593 szabvány alapvető előírásai

Az EN593-at az Európai Szabványügyi Bizottság (CEN) fejlesztette ki, és alkalmazható a fém pillangószelepek tervezésére karimás vagy fenekű hegesztett csővezeték-rendszerekben, lefedve az elszigetelt, szabályozási és vezérlési funkciókat. Műszaki kiemelt eseményei a következők:

Nyomás- és mérettartomány:

1. névleges nyomás (PN): 2,5–40 bar; American Standard Grade (osztály): 150–300;

2. Névleges átmérő (DN): DN20-DN2400, maximális támogatással 2,4 méter átmérőjű kialakítás (DN2400);

3. A speciális alkalmazások (például a folyamatvezérlés) hivatkozást igényelnek az EN1349 és az EN60534-2-1 kiegészítő szabványokra.

Anyag- és szerkezeti követelmények:

1.

2.

3. A karimacsatlakozási méretek szigorúan követik az EN 558 szabványt a globális cserélhetőség biztosítása érdekében.

Teljesítményteszt -specifikációk:

1. tömítővizsgálat: Az ISO 5208 szabvány szerint nulla szivárgást érnek el a névleges nyomás 1,1 -szerese;

2. Működési nyomaték -ellenőrzés: A szelepmozgató telepítése után át kell haladnia az 1000 nyílási és záró ciklusos tesztet, és a nyomaték ingadozása ≤5%;

3. Nyomásszilárdsági teszt: A szeleptestnek ellenállnia kell a PN nyomás 1,5 -szeres hidrosztatikus nyomásvizsgálatának 3 percig deformáció nélkül

A oUn593 tervezési szabványos pillangószelep szigorúan kövesse ezeket a szabványokat, ha szüksége van más szabványok megerősítésére, kérjük, vegye fel velünk a kapcsolatot.

Műszaki előnyök

Műszaki előnyök:

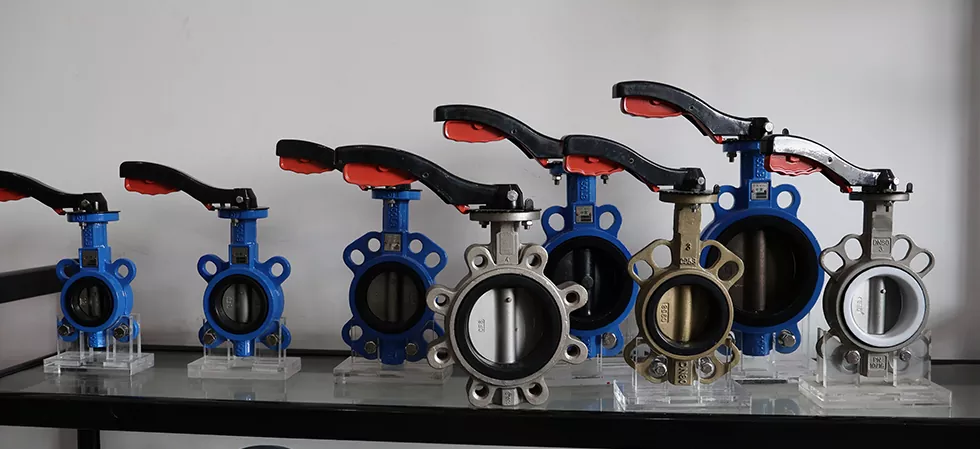

Az EN593 szabványnak megfelelő pillangószelep (EN593 Design Standard Butterfly szelep) jól teljesít a következő forgatókönyvekben:

Alkalmazkodóképesség a kemény médiához:

1. A pillangó lemez felületének Halar, PTFE vagy fémlemez optimalizálásával ellenáll az erős sav, a magas hőmérsékletű gőz és a csiszoló szemcsés közegek13;

2. Például a DN1600 szelep ellenáll a H2S korróziójának 150 ℃ és PN16 körülmények között hosszú ideig egy petrolkémiai növény kén helyreállítási rendszerében.

Nagy hatékonyságú tömítés:

1. A kétirányú tömítőszerkezet (dupla excentrikus vagy hármas excentrikus) csökkenti a nyitás és bezárás súrlódását, és meghosszabbítja a szelep ülés élettartamát;

2.

Intelligens frissítési potenciál

1. A szabványosított ISO5211 négyzet alakú tengely interfész (F05-F25) támogatja az elektromos/pneumatikus hajtómű gyors integrációját;

2. Az ipari tárgyak internetével (IIOT) kombinálva a szelepnyomatékot, a hőmérsékletet és a szivárgás figyelmeztető adatait valós időben ellenőrizhetjük.
