Mi az az ostya típusú kapcsolat? (2)

Az ostya típusú csatlakozás egy rögzítési módszelepek(főlegpillangószelepek, visszacsapó szelepekstb.) a csőkarimák között hosszú csavarok segítségével. Meghatározó jellemzője: a szelepnek nincs saját beépített karimája; ehelyett hosszú csavarok mennek át a két cső karimáin, hogy a szelepet középen rögzítsék.

1. Fő előnyei és hátrányai

Előnyök:

Helytakarékosság: Az ostya szelep hossza (szemtől szembeni méret) 1/3-1/4-e a karimás szelepének.

Költségcsökkentés: Kiküszöböli a szeleptesten lévő két beépített karima kovácsolását/megmunkálását.

Könnyű: Kézzel, emelőberendezés nélkül is kezelhető, különösen nagy átmérők esetén (pl. DN200 és nagyobb).

Hátrányok:

Önállóan nem távolítható el: Az ostyaszelep cseréjéhez mindkét csőkarimát le kell választani (azaz a csövet szét kell húzni). Ezért nem használható csőzsákokban, vagy ahol csak az egyik oldal érhető el.

Jó beállítást igényel: A rosszul beállított csőkarimák elcsavarhatják a szelepet, és a tömítés meghibásodását okozhatják.

Nem túl nagy nyomáshoz: Általában alacsony és közepes nyomáson használják (≤ PN40 / 300-as osztály); az ultramagas nyomás torzíthatja a szeleptestet.

2. Közös alkalmazások

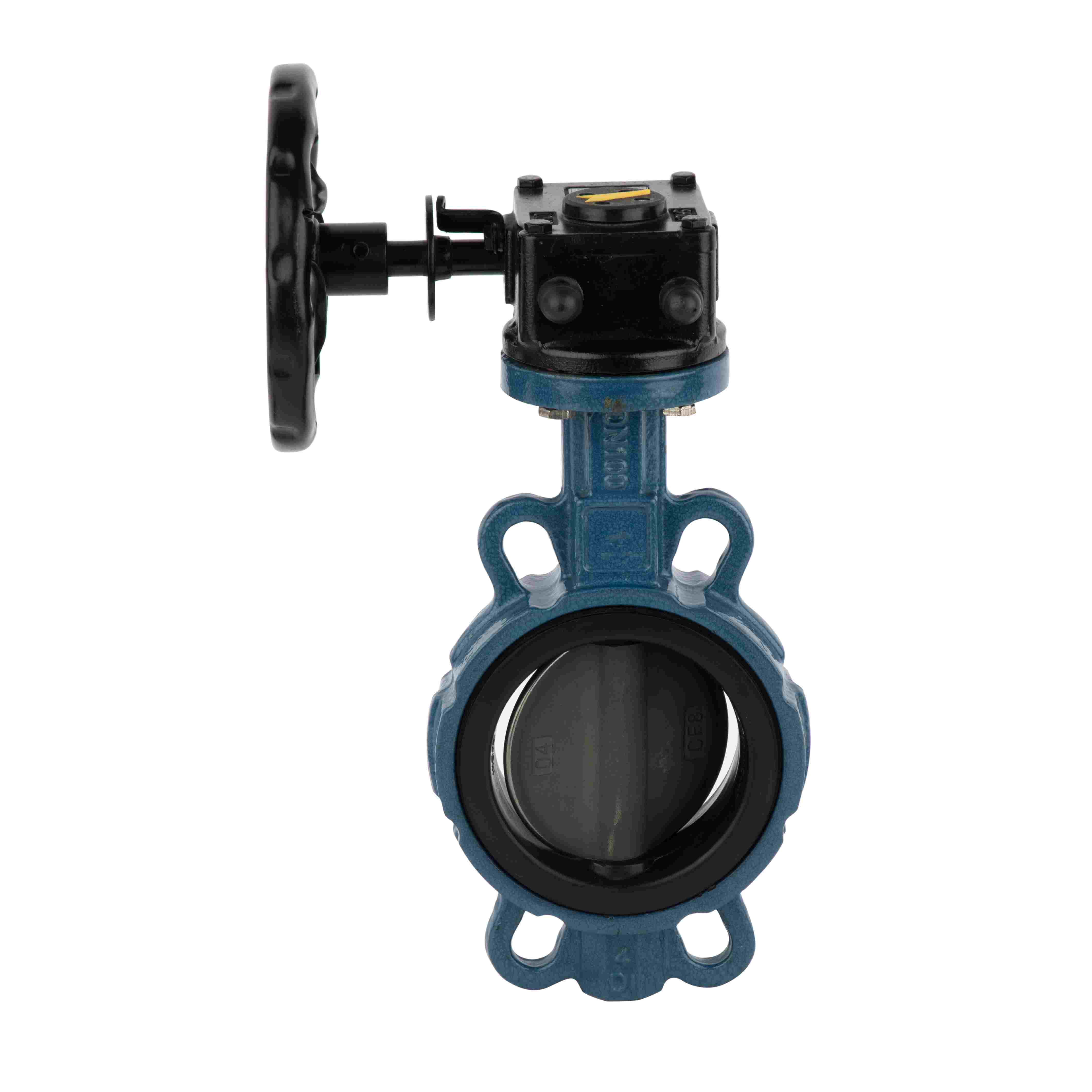

Wafer pillangószelepek: Vízkezelés, HVAC, tűzvédelmi rendszerek – gyakori az alacsony költség és az egyszerű telepítés miatt.

Lapka visszacsapó szelepek: Megakadályozza a visszaáramlást; sokkal rövidebb, mint a lengő visszacsapó szelepek, közvetlenül a karimák közé szorítva.

Lapáttal ellátott szelepek: Korrózióálló alkalmazások.

3. Telepítési megjegyzések

A csavar hosszát pontosan kell kiszámítani:

2 × csőkarima vastagsága + szelep szemtől szembeni hossza + 2 × tömítés vastagsága + 2 × anya magassága

Használjon megfelelő szeletcsatlakozási szabványokat (pl. EN 593, API 609, GB/T 12238) a megfelelő csőkarima szabványokkal (pl. GB/T 9119, HG/T 20592).

Alkalmazzon egyenletes csavarnyomatékot, hogy elkerülje az egyenetlen befogást, ami a tárcsa beszorulását okozhatja (gyakori probléma a pillangószelepeknél).

Összegzés

Az ostya típusú csatlakozási kialakítás könnyű, alacsony költségű és gyors telepítést céloz meg. Lényegében a szelepet két csőkarima közötti „befogott alkatrészként” kezeli. A kiválasztásnál figyelembe kell venni a nyomásértéket, a karbantartási hozzáférést és az eltávolítás gyakoriságát.
