Mi az a füles típusú csatlakozás?

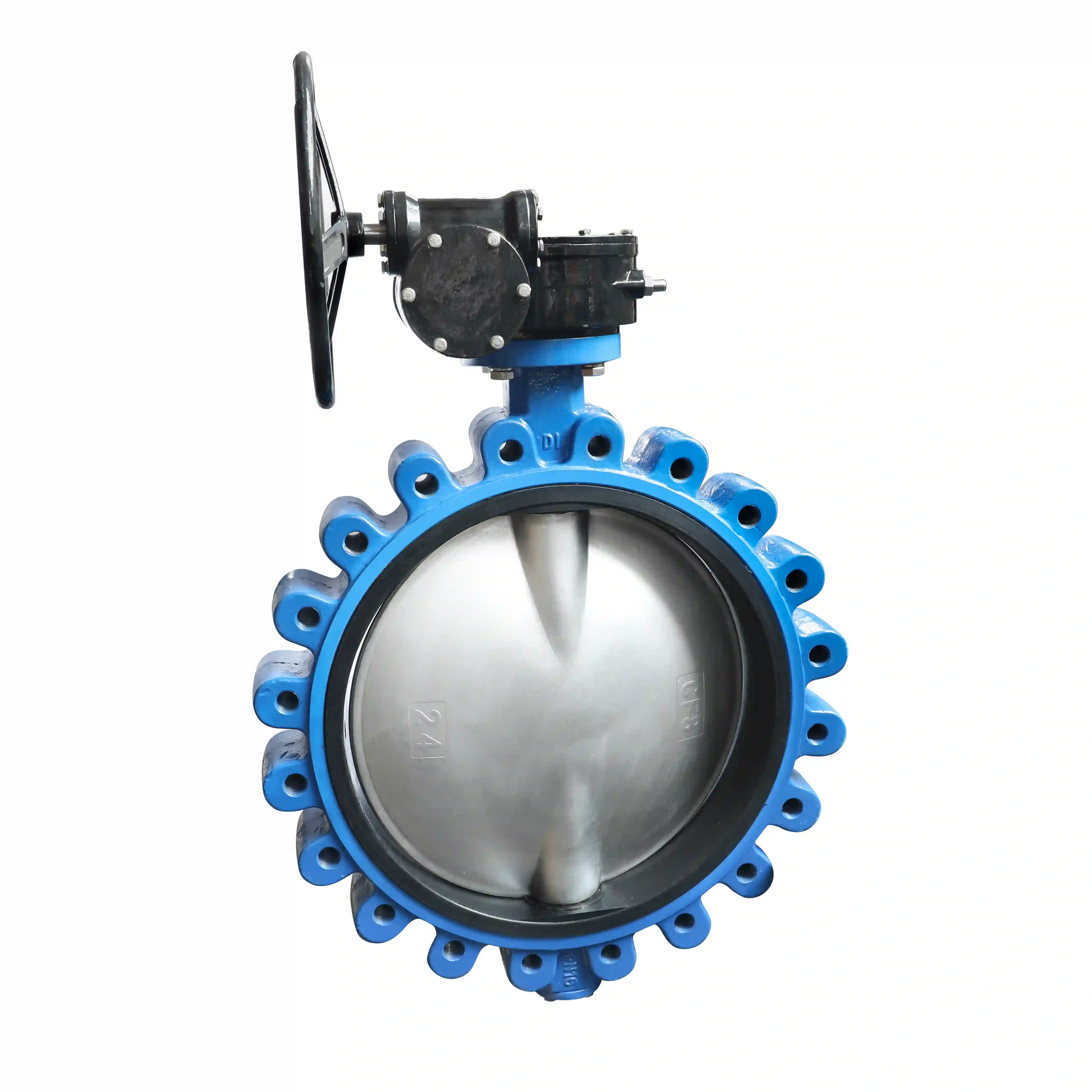

A "saru típusú csatlakozás" tipikusan egy füles típusú pillangószelep csőkarimák közé történő felszerelésének módszerére utal. Ez a csatlakozási mód nagyon elterjedt az ipari csőrendszerekben. Nevét a szeleptestről kapta, amelynek csavarfuratokkal ellátott "fül" szerkezetei vannak.

Ahhoz, hogy jobban megértsük ezt a csatlakozási módot, összehasonlíthatjuk egy másik gyakori típussal: az ostyaszerű csatlakozással.

Főbb jellemzők és telepítési lépések

Független csatlakozás, nem zavaró: A füles típusú csatlakozás legfigyelemreméltóbb tulajdonsága, hogy a csövek mindkét oldalon egymástól függetlenül, csavarokkal vannak rögzítve a szelephez. Vagyis a bal oldali karima a szelep bal oldali füleihez van csavarozva, a jobb oldal pedig hasonlóan a jobb oldali fülekhez. Ez lehetővé teszi a csővezeték mindkét oldalának független eltávolítását anélkül, hogy az ellenkező oldalon lévő tömítést befolyásolná.

Telepítési mód:

Helyezze el afüles típusú pillangószelepkét csőkarima között, és igazítsa össze a csavarfuratokat.

Csavarokkal rögzítse a karimát mindkét oldalon a szelep megfelelő fülein lévő menetes furatokhoz vagy átmenő furatokhoz.

Kulcspont: Az ostyaszerű csatlakozásokkal ellentétben a csavaroknak nem kell teljesen átmenniük a teljes szelepen egyik oldalról a másikra. Ezért a csavarok rövidebbek, ami megkönnyíti a telepítést és a karbantartást.

Miért van szükség erre a csatlakozási módra?

Ez a kialakítás számos külön előnyt kínál:

Megkönnyíti a „zsákutcás” szolgáltatást: Ha a szelepet egy csővezeték végére kell felszerelni (pl. leeresztő szelepként a csővégződésnél), akkor csak az egyik oldalon van egy karima. Egy füles típusú szelep közvetlenül ehhez az egyetlen karimához csavarozható – amit egy ostyaszerű szelep nem tud.

Továbbfejlesztett rendszerstabilitás: Az ostyaszerű szelepekhez képest, amelyek hosszú csavarokra támaszkodnak, amelyek a karimák közé szorítják őket, a füles típusú szelepek független rögzítése erősebb megtámasztást biztosít. Azokban az alkalmazásokban, ahol a csővezetékek rezgést vagy ingadozó nyomást tapasztalnak, ez a csatlakozási módszer nagyobb stabilitást és megbízhatóságot kínál.

Könnyebb karbantartás: Mivel a csővezeték két oldala egymástól függetlenül össze van kötve, a szelep szervizelésekor vagy cseréjekor csak azt az oldalt kell szétszerelni, amin dolgozni kell. Nincs szükség a csővezeték mindkét oldalának egyidejű leválasztására, ami jelentősen csökkenti az állásidőt.
