A középvonal pillangószelepek és a különbségekexcentrikus pillangószelepek
1. Alapvető felépítés és elv

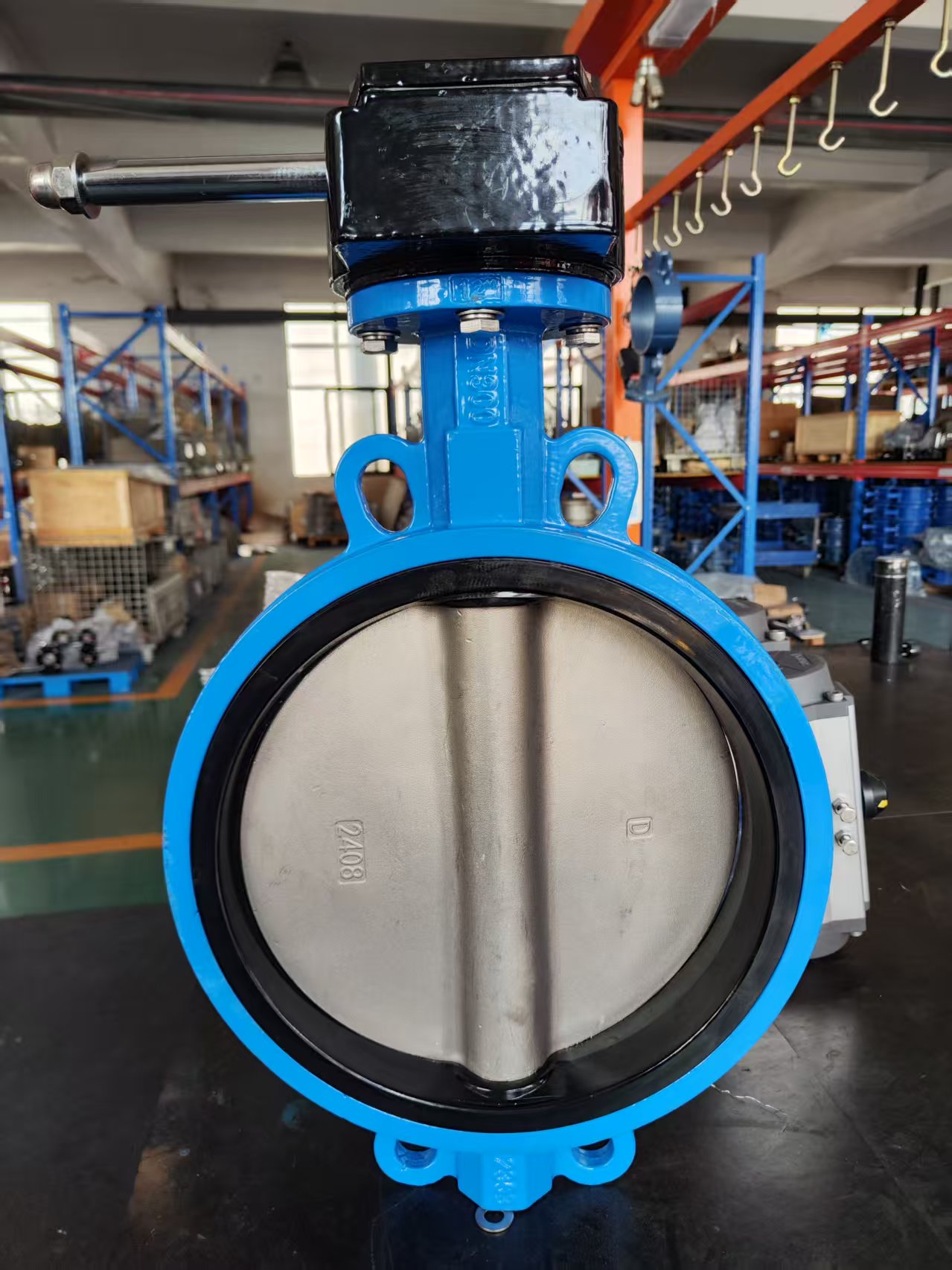

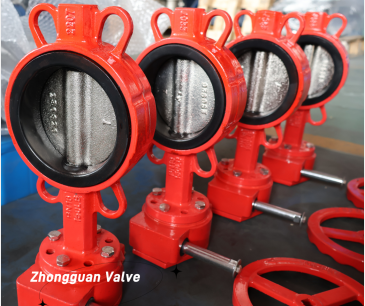

Aközépső vonalú pillangószelepszimmetrikusan tervezték, a szeleplemez középső tengelye egybeesik a csővezeték tengelyével. Az elasztikus szelep ülés (általában gumi) kompressziós deformációjával érhető el. Szerkezete egyszerű, és a gyártási költségek alacsonyak, de a szeleplemez mindig dörzsöli a szelep üléshez a nyitási és bezárási folyamat során, amely hajlamos viselni. Az excentrikus pillangószelep javítja ezt a hibát az axiális eltolás (egy excentrikus, kettős excentrikus vagy hármas excentrikus) kialakításán keresztül: Az egyetlen excentrikus mozgatja a forgó tengelyt a tömítő felület középső vonalától; A dupla excentrikus hozzáadja a tengelyirányú eltolódást ezen az alapon; A hármas excentrikus tovább fogad egy ferde felületi tömítést, lehetővé téve a szeleplemez kiszabadulását az érintkezésből a kinyitás pillanatában, jelentősen csökkentve a kopást.
2. Teljesítmény -összehasonlítás és alkalmazás forgatókönyvei
A középső vonalú pillangószelep tiszta táptalajokhoz, például vízhez és levegőhez, ≤1,6 mPa és 120 ℃ alatti hőmérsékleten. Általában használják a vízellátó és vízelvezető rendszerek és a HVAC rendszerek építése. A gumi szelep ülés élettartama körülbelül 2-3 év, gyakori nyílási és zárási körülmények között. Az excentrikus pillangószelepben a dupla excentrikus típus képes kezelni a nyomkövető részecskéket (például a szennyvízkezelést), akár 5-8 éves élettartammal; A három excentrikus típusú fém tömítőpárot (például rozsdamentes acél + kemény ötvözet) használ, a PN40 nyomásminősítésével és a 650 ℃ hőmérsékleti határértékkel, és különösen alkalmas nagynyomású és magas hőmérsékleti munkakörülményekre az erőművekben és a petrolkémiai iparban, akár 10 éves élettartammal.
3. A modell kiválasztásának gazdasági elemzése
A DN300 szelepet példaként tekintve, a középső pillangószelep ára körülbelül 2000 - 5000 jüan, míg a három lezárott excentrikus pillangószelep ára akár 20 000 - 50 000 jüan. Figyelembe véve azonban a karbantartási költségeket: A középvonal szelepét ipari környezetben évente ki kell cserélni, míg a három lezárott excentrikus szelep karbantartás nélkül folyamatosan használható 5 évig. Az ipari rendszerek esetében, ahol évente több mint 10 000 megnyitási és záró művelet vagy erős közepes korrozivitás van, a három lezárott excentrikus pillangószelep teljes életciklus-költsége valójában alacsonyabb. Javasoljuk, hogy a szokásos polgári rendszerek válasszák a középvonal típusát, míg a folyamatos termeléssel rendelkező ipari rendszereknek prioritást élveznek a három lezárott kialakításra. A Zhongguan Valve termékei az optimalizált tervezés és a pontos feldolgozás révén 5 évre meghosszabbították a középső vonalú pillangószelep élettartamát, és a három lezárott pillangószelep elérheti a 15 évet, jelentősen csökkentve a felhasználók általános felhasználási költségeit.
