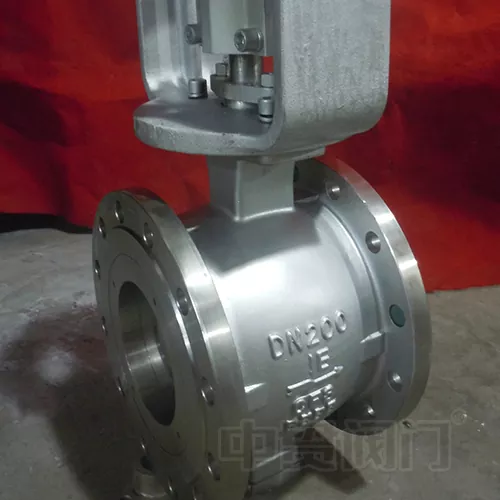

Rozsdamentes acél V-port golyósszelep

A Zhongguan rozsdamentes acél V-port golyósszelep egy nagy teljesítményű ipari szelep, amelyet precíziós áramlásmodulációra és súlyos üzemi körülményekre terveztek. Prémium minőségű rozsdamentes acélból készült, és fejlett V-gömbgeometriával rendelkezik, így kiválóan kezeli a korrozív folyadékokat, a magas hőmérsékletű és nagynyomású rendszereket, valamint a szuszpendált részecskéket vagy rostos anyagokat tartalmazó összetett közegeket.

Ez a szelep széles körben alkalmazható a petrolkémiai finomítás, az energiatermelés, a kohászati ​​feldolgozás, az élelmiszer- és italgyártás, a gyógyszergyártás, a cellulóz és papír, valamint a környezetvédelmi ágazatokban. Széles körben elismert kiváló tömítési integritásáról, kivételes kopásállóságáról és meghosszabbított élettartamáról, így a modern folyamatirányító rendszerek nélkülözhetetlen eleme.

Alapvető tervezési jellemzők és műszaki előnyök

1. Precíziós V-Port golyógeometria a pontos vezérlés érdekében

A golyó felületébe megmunkált V-alakú kontúr rendkívül pontos áramlási karakterisztikát tesz lehetővé, lineáris és egyenlő százalékos szabályozási görbéket is kínálva. A 100:1-et meghaladó leforgatási arányával ez a szelep ideális olyan alkalmazásokhoz, amelyek szigorú folyamatszabályozást igényelnek, mint például a reaktor betáplálásának szabályozása és az áramlási arány kiegyensúlyozása.

2. Öntisztító nyíróműködés Megakadályozza az eltömődést

Ahogy a V-nyílású golyó forog, a V-bevágás éles széle erőteljes nyíróhatást hoz létre, amely hatékonyan vágja át a folyadékáramban lévő szálakat, pépszálakat, iszapokat és szilárd részecskéket. Ez az egyedülálló öntisztító funkció megakadályozza a hordozóanyag felhalmozódását és a szelepek elakadását, ami egyértelmű előnyt jelent a kihívást jelentő alkalmazásoknál, amelyekben papíranyag, iszap, szennyvíz és egyéb szilárd anyagokkal teli folyadékok vannak.

3. Prémium kohászat és fejlett felületi keményítés

• Alapanyagok: A szeleptestek és golyók kiváló minőségű rozsdamentes acélból állnak rendelkezésre, beleértve a 304-et, 316-ot és CF8M-et (CF3M), amelyek kiváló ellenállást biztosítanak a korrozív közegek széles skálájával szemben.

• Felületjavítás: Az ultraigényes körülmények között a tömítőfelületek keményfém- vagy kerámiabevonatokkal erősíthetők, amelyeket nagy sebességű oxigéntüzelőanyag (HVOF) termikus permetezési technológiával alkalmaznak. Ezzel a kezeléssel akár HRC 65 vagy magasabb felületi keménységet érhet el, ami drámai módon javítja az erózióval, kopással és kopással szembeni ellenállást, és többszörösére növeli az élettartamot a bevonat nélküli alternatívákhoz képest.

4. Többféle tömítési megoldás extrém hőmérsékletekhez és nyomásokhoz

Az Ön speciális szolgáltatási igényeitől függően számos tömítési konfigurációt kínálunk:

• Puha tömítés (PTFE/PPL): Ideális környezeti hőmérsékleten, alacsony nyomáson és tiszta hordozós alkalmazásokhoz, és olyan alacsony szivárgási arányt ér el, mint a VI. osztály (nulla látható szivárgás).

• Fém kemény tömítés (fém-fém): 450°C-ig (842°F) magas hőmérsékletű szolgáltatásokhoz, nagynyomású rendszerekhez és koptatóanyaghoz tervezték, stabil szivárgási teljesítményt biztosítva a IV–VI. osztályú szinteken.

• Rugalmas grafit kompozit tömítés: Kiváló magas hőmérsékleti ellenállást és kedvező rugalmasságot egyesíti, így különösen alkalmas gőz- és hőolajos rendszerekhez.

5. Szabványos működtetés és intelligens vezérlés integráció

• ISO 5211-nek megfelelő rögzítő karima: Lehetővé teszi az elektromos, pneumatikus vagy csigahajtóműves működtetők közvetlen, szerszám nélküli telepítését, amelyek támogatják a 4-20 mA analóg jeleket és a digitális busz kommunikációs protokollokat (például Profibus, Modbus és Foundation Fieldbus) az automatizált DCS és PLC vezérlőrendszerekbe való zökkenőmentes integráció érdekében.

• Biztonsági tervezésű szár: Kifújásbiztos szár kialakítású, integrált végállás-záró mechanizmussal kombinálva, amely biztonságos és megbízható működést biztosít még nagy nyomású túlfeszültség mellett is.

6. Sokoldalú csatlakozási módok és szerkezeti konfigurációk

• Csatlakozási típusok: Karimás (RF, FF), ostya/hüvelyes, menetes (NPT, BSP), dugós varratú és tompahegesztéses végekkel, kompatibilis a főbb nemzetközi csővezeték-szabványokkal, beleértve az ANSI, DIN, JIS és GB szabványokat.

• Szerkezeti opciók: Szabványos V-portos vezérlési konfigurációban, valamint kétüléses tömítési kialakításban kínálják kétirányú elzáráshoz vagy nagyfrekvenciás be- és kikapcsoláshoz.

Tipikus alkalmazási iparágak és forgatókönyvek

Gyors kiválasztási útmutató – Segítünk a megfelelő szelep kiválasztásában

A pontos szelepválasztás megkönnyítése érdekében javasoljuk, hogy a következő üzemi paramétereket biztosítsa műszaki csapatunknak:

• A közeg jellemzői: Név, korrozivitás, szilárdanyag-tartalom (típus és koncentráció), viszkozitás

• Működési feltételek: Üzemi nyomástartomány, hőmérséklet-tartomány, szükséges áramlási tényező (Cv/Kv)

• Szabályozási követelmények: Kívánt áramlási karakterisztika (lineáris/egyenlő százalék), működtető típusa (kézi/elektromos/pneumatikus), vezérlőjel preferencia

• Csatlakozás specifikációi: Karima névleges, csőmenetrend, végcsatlakozás típusa

Tapasztalt mérnökeink ingyenes méretezési számításokat és egyedi megoldástervezési szolgáltatásokat kínálnak, hogy optimális szelepteljesítményt biztosítsanak az adott alkalmazáshoz.

Minőségbiztosítási és gyártási szabványok

• Megfelelőség: A nemzetközileg elismert szabványoknak megfelelően gyártva, beleértve az ISO 9001, API 6D, API 607 ​​(tűzbiztos) és GB/T 12237 szabványokat.

• Szigorú tesztelés: Minden szelepen 100%-os hidrosztatikus nyomásvizsgálaton, ülékszivárgás-ellenőrzésen és anyagspektrális elemzésen vesznek részt, hogy garantálják a hibamentes szállítást.

• Nyomon követhetőség: Az anyagok teljes nyomon követhetőségét és átfogó ellenőrzési dokumentációt vezetnek a minőségi nyilvántartásokhoz.

Értékesítés utáni szolgáltatás és garanciavállalás

1. Jótállási idő: 12 hónap az üzembe helyezéstől számítva, a gyártási hibákra is.

2. Egész életen át tartó műszaki támogatás: Ingyenes hozzáférés mérnöki csapatunkhoz hibaelhárításért, karbantartási útmutatásért és pótalkatrész-ajánlásokért a szelep teljes élettartama alatt.

3. Vészhelyzeti válasz: 48 órás elsőbbségi helyszíni vagy távoli támogatás kritikus rendszerhibák esetén.

Miért válassza a Zhongguant?

• 18+ év speciális szelepgyártási tapasztalat

• Öt kontinens több mint 30 országába exportálták

• Teljes testreszabási lehetőség – kérésre nem szabványos méretek, speciális ötvözetek és egyedi bevonatok állnak rendelkezésre

• Szigorú folyamatellenőrzés teljesen dokumentált minőségi nyomon követhetőség mellett

• Versenyképes ár közvetlen gyári ellátással – közvetítői felárak nélkül

Zhongguan Valve – Precíziós tervezés minden áramlási kihíváshoz.

Részletes műszaki adatlapok, CAD-rajzok vagy személyre szabott kiválasztási segítségért forduljon értékesítési csapatunkhoz. Bízunk benne, hogy hosszú távú partnerséget építhetünk ki Önnel.
