Pillangószelepeknélkülözhetetlen elemek a különféle ipari alkalmazásokban, amelyek hatékony áramlásszabályozást biztosítanak a csővezetékrendszerekben. Egyszerű tervezésük, megbízhatóságuk és költséghatékonyságuk miatt népszerű választássá teszik a folyadékok és a gázok szabályozását. Az alábbiakban lebontjuk a pillangószelepek szerkezetét, munkavitelét és kulcsfontosságú specifikációit, hogy megértsük funkcionalitásukat és előnyeiket.

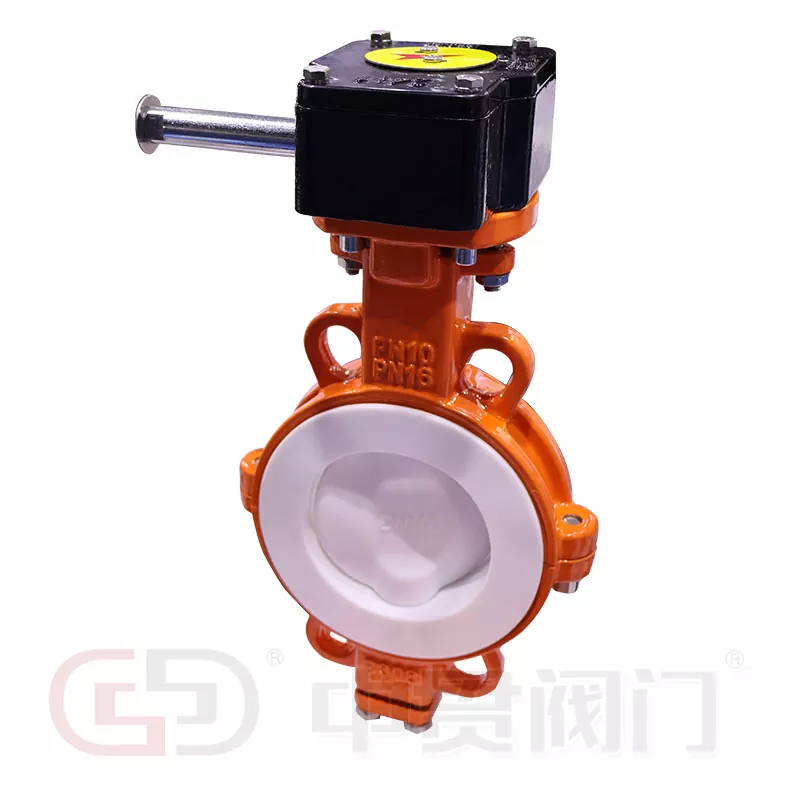

A pillangószelep több alapvető részből áll:
Test: Általában olyan anyagokból készül, mint öntöttvas, rozsdamentes acél vagy PVC, a test a belső alkatrészeket tartalmazza.
Lemez: Egy forgó tengelyre szerelt kör alakú tárcsa, amely a szeleptestben elforgatva szabályozza az áramlást.
Szár: Csatlakoztatja a lemezt a szelepmozgatóhoz, és lehetővé teszi a forgatást.
Ülés: Szoros tömítést biztosít a tárcsa és a test között, amikor a szelep bezáródik. Általános anyagok közé tartozik az EPDM, a Viton vagy a PTFE.
Működtető: A szelepet manuálisan, elektromosan vagy pneumatikusan működteti a tárcsa elforgatásához.
A pillangószelep működése egyszerű. Amikor a szelepmozgató forgatja a szárot, a tárcsa párhuzamosan vagy merőleges az áramlásra mozog. Nyitott helyzetben a tárcsa igazodik az áramláshoz, lehetővé téve a minimális nyomáseséseket. Bezárva a lemez 90 fokkal forog, hogy teljesen blokkolja az áramlást. A negyed fordulatú művelet biztosítja a gyors leállítást vagy a szabályozást, így a pillangószelepek ideálisak a gyors reakciót igénylő alkalmazásokhoz.
A pillangószelepek különféle méretben, nyomásbetegségben és anyagban kaphatók, hogy megfeleljenek a különféle követelményeknek. Az alábbiakban bemutatjuk a standard specifikációk részletes áttekintését:
1. táblázat: SzabványPillangószelepElőírások
| Paraméter | Részletek |
|---|---|
| Mérettartomány | 2 hüvelyk - 48 hüvelyk |
| Nyomásértékelés | Legfeljebb 740 PSI (150/300 osztály) |
| Hőmérsékleti tartomány | -40 ° F-600 ° F (-40 ° C-315 ° C) |
| Karosszériaanyagok | Öntöttvas, rozsdamentes acél, gömbölyű vas, PVC |
| Koronganyagok | Rozsdamentes acél, alumínium bronz, bevont |
| Ülésanyagok | EPDM, NBR, Viton, PTFE |
| Operatív típusok | Kar, fogaskerék, elektromos, pneumatikus hajtóművek |
A közös alkalmazások listája:
Víz- és szennyvízkezelő rendszerek
Vegyi és petrolkémiai iparágak
HVAC és tűzvédelmi rendszerek
Étel- és italfeldolgozás
Gyógyszerészeti és egészségügyi alkalmazások
A pillangószelepek számos előnyt kínálnak, beleértve a kompakt kialakítást, a könnyű felépítést és az alacsony karbantartási követelményeket. A nagy áramlási kapacitások minimális nyomásesésével történő kezelésének képessége miatt sok alternatív szeleptípushoz képest jobbá teszik őket. Ezenkívül a pillangószelep sokoldalúsága lehetővé teszi, hogy jól teljesüljön mind a fojtószelep, mind a be- és kikapcsolási alkalmazásokban.
A pillangószelep kiválasztásakor vegye figyelembe az olyan tényezőket, mint a folyadék kompatibilitása, a nyomás-hőmérséklet-besorolások és a működési módszer az optimális teljesítmény biztosítása érdekében. Robusztus felépítésükkel és hatékony működésükkel a pillangószelepek továbbra is a legfontosabb választás a mérnökök és az iparági szakemberek számára világszerte.
Ha nagyon érdekelZhejiang Zhongguan szelepgyártásvagy bármilyen kérdése van, kérjük, nyugodtanvegye fel velünk a kapcsolatot！
