Tolózárakszéles körben használt áramlásszabályozó komponensek ipari csővezetékrendszerekben, ahol megbízható elzárásra, minimális nyomásveszteségre és hosszú élettartamra van szükség. Ez a cikk elmagyarázza, hogyan működnek a tolózárak, hogyan befolyásolja szerkezeti felépítésük a teljesítményt, és hogyan befolyásolják a műszaki paraméterek a kiválasztási döntéseket. A mérnökök és beszerzési szakemberek által feltett gyakori kérdésekre is választ ad, és strukturált, gyakorlati referenciát biztosít a valós ipari felhasználáshoz és keresési viselkedéshez.
A tolózár egy lineáris mozgású szelep, amelyet elsősorban be- és kikapcsolásra terveztek, nem pedig áramlásszabályozásra. A magmechanizmus egy lapos vagy ék alakú kapuból áll, amely függőlegesen mozog két szelepülés között. Teljesen kinyitva a kapu teljesen kihúzódik az áramlási útból, így a folyadék minimális ellenállással halad át. Zárt állapotban a kapu leereszkedik, hogy szoros tömítést képezzen az ülésekkel szemben, hatékonyan leállítva az áramlást.
Ez a tervezési elv a tolózárakat különösen alkalmassá teszi a teljes furatú áramlást és a ritka működést igénylő alkalmazásokhoz. A fojtószelepekkel ellentétben a tolózár minimálisra csökkenti a turbulenciát és az eróziót teljesen nyitott állapotban, ami hozzájárul a rendszer hosszabb élettartamához és alacsonyabb energiaveszteséghez.

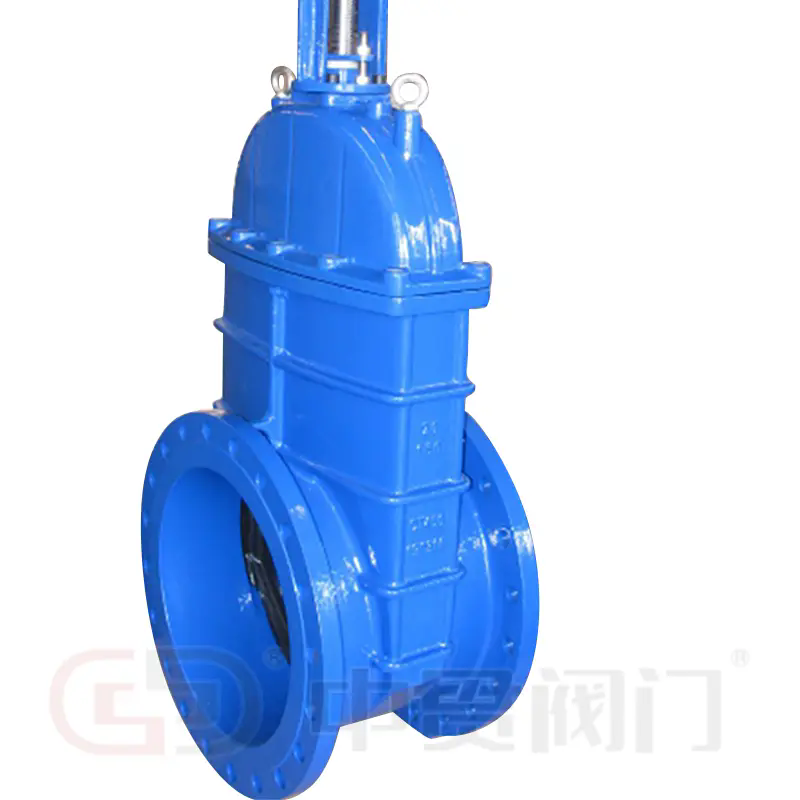

Szerkezeti szempontból az elterjedt tolózár-konfigurációk magukban foglalják a felemelkedő és a nem emelkedő szelepszár kialakításokat. Az emelkedő szárú tolózárak vizuálisan megerősítik a szelep helyzetét, míg a nem emelkedő szelepszár kialakítások előnyben részesítendők a korlátozott függőleges távolságú telepítéseknél. Belsőleg a tolózárak tömör ékeket, rugalmas ékeket vagy párhuzamos tolókapukat használhatnak, mindegyiket a nyomás, a hőmérséklet és a közeg jellemzői alapján kell kiválasztani.
A műszaki paraméterek ismerete elengedhetetlen a tolózár adott rendszerben való alkalmasságának értékeléséhez. Ezek a paraméterek közvetlenül befolyásolják a tömítés megbízhatóságát, az üzembiztonságot és a hosszú távú tartósságot.
| Paraméter | Leírás | Ipari jelentősége |
|---|---|---|
| Névleges átmérő (DN) | A szelep belső átjáró mérete | Biztosítja a kompatibilitást a csővezeték méreteivel és az áramlási követelményekkel |
| Névleges nyomás (PN/osztály) | Maximális megengedett üzemi nyomás | Meghatározza a biztonságos működést rendszernyomási feltételek mellett |
| Test Anyaga | Általában öntöttvas, szénacél, rozsdamentes acél, ötvözött acél | Meghatározza a korrózióállóságot, szilárdságot és hőmérséklettűrést |
| Ülés anyaga | Fém-fém vagy puha ülőfelületű kivitel | Befolyásolja a tömítési teljesítményt és a kopásállóságot |
| Üzemi hőmérséklet | Minimális és maximális megengedett hőmérséklet | Biztosítja a szelepek integritását magas hőmérsékletű vagy kriogén rendszerekben |
| Kapcsolat befejezése | Karimás, menetes, hegesztett | Befolyásolja a telepítés módját és a karbantartás hozzáférhetőségét |
Ezen paraméterek pontos összehangolása a rendszer tervezési körülményeivel csökkenti a meghibásodás kockázatát és optimalizálja az életciklus költségeit. Magas nyomású vagy magas hőmérsékletű környezetben az anyagválasztás és az ülés kialakítása különösen kritikussá válik.
A tolózárakat az iparágak széles körében használják egyszerű szerkezetüknek és megbízható elzáró képességüknek köszönhetően. A vízkezelő és kommunális ellátó rendszerekben a tolózárakat általában a fő elosztóvezetékekre szerelik be, ahol teljes áramlási kapacitásra és alacsony nyomásveszteségre van szükség.
Az olaj- és gázszektorban tolózárakat alkalmaznak az áramlás előtti, középső és lefelé irányuló műveletekben. A magas nyomás és hőmérséklet kezelésére való képességük alkalmassá teszi őket kőolajvezetékekhez, finomító egységekhez és tároló létesítményekhez. Az ipari szabványok, például az API és az ASME gyakran szabályozzák a tervezést és a tesztelést ezekben a környezetekben.
Az áramtermelő létesítmények a kazán tápvízrendszereiben, gőzvezetékeiben és hűtőköreiben elhelyezett tolózárakra támaszkodnak. Itt a fémüléses tolózárakat részesítik előnyben, mivel ellenállnak a hőciklusnak és a koptató közegnek. A vegyi feldolgozó üzemek tolózárakat is használnak, ahol kémiai kompatibilitás és szoros elzárás szükséges.
Ezekben az iparágakban a következetes követelmény a megbízható leválasztás, nem pedig az áramlás modulálása, ami megerősíti a szelep helyes elhelyezésének és működési gyakorlatának fontosságát.
A tolózár kiválasztása a működési feltételek világos megértésével kezdődik, beleértve a nyomást, a hőmérsékletet, a közeg típusát és a működtetési gyakoriságot. A túlspecifikáció plusz haszon nélkül növeli a költségeket, míg az alulspecifikáció működési kockázatot jelent.
A karbantartási gyakorlatok a szár meneteinek, a csomagolás integritásának és az ülés állapotának időszakos ellenőrzésére összpontosítanak. Mivel a tolózárakat nem fojtásra tervezték, a vibráció és az ülés sérülésének elkerülése érdekében kerülni kell a részleges nyitást a szervizelés során.
A teljesítményértékelés gyakran magában foglalja a hidrosztatikai vizsgálatot, az ülés szivárgásvizsgálatát és az üzembe helyezés során végzett méretellenőrzést. Az élettartam során a nyomatékkövetelmények és a tömítési teljesítmény figyelése korai jelzést ad a kopásról vagy az eltolódásról.
K: Miben különbözik a tolózár az áramlásszabályozásban a gömbcsaptól?
V: A tolózár lineáris mozgással emeli vagy süllyeszti a kaput, így nyitott állapotban teljes furatú áramlást és minimális nyomásveszteséget biztosít. A gömbcsap forgó mozgást használ, és jobban megfelel a gyors működéshez, de a kialakítástól függően nagyobb áramlási ellenállást is bevezethet.
K: Hogyan kell a tolózárat beépíteni a hosszú távú megbízhatóság érdekében?
V: A tolózárakat a rendszer működése közben teljesen nyitva vagy teljesen zárva kell felszerelni, a csővezeték középvonalaihoz igazítani, és a külső feszültség elkerülése érdekében alá kell támasztani. A szár megfelelő tájolása és a nyomatékra vonatkozó előírások betartása elengedhetetlen.
K: Milyen gyakran kell karbantartani a tolózárakat ipari rendszerekben?
V: A karbantartás gyakorisága a működési feltételektől függ, de rendszeres ellenőrzés javasolt, különösen magas hőmérsékletű vagy korrozív környezetben. A rutinszerű kerékpározás segít megelőzni a szár beszorulását és a csomagolás leromlását.
A tolózárak továbbra is az ipari folyadékszabályozás alapvető elemei szerkezeti egyszerűségük, teljes áramlási képességük és megbízható elzárási teljesítményük miatt. Ha a műszaki paraméterek, az alkalmazási feltételek és a karbantartási gyakorlatok megfelelően vannak összehangolva, a tolózárak hosszú élettartamot és kiszámítható működést biztosítanak.
A gyártási szabványok fejlődésével és az anyagtechnológiák fejlődésével a tolózárak folyamatosan alkalmazkodnak az egyre igényesebb működési környezetekhez.Zhongguan szelepolyan tolózár-megoldások szállítására összpontosít, amelyek megfelelnek a nemzetközi szabványoknak, miközben megfelelnek a gyakorlati iparági követelményeknek.
További technikai részletekért, pályázati útmutatóért vagy projektspecifikus támogatásért,lépjen kapcsolatba velünkmegbeszélni, hogyan lehet a Zhongguan Valve termékeket magabiztosan és hatékonyan integrálni a csővezetékrendszerébe.
