Osztott test, teljesen PTFE bélésű pillangószelep

A Zhongguan Valve Split Body Fully PTFE Lined Butterfly Valve egy elsőrangú, nagy teljesítményű folyadékszabályozási megoldás, amelyet kifejezetten a világ legnagyobb kihívást jelentő ipari környezeteihez terveztek. A fejlett szerkezeti innovációt és az elit anyagtudományt ötvöző zászlóshajó szelep prémium minőségű, nagy sűrűségű politetrafluor-etilén (PTFE) béléssel rendelkezik, amely áthatolhatatlan védelmet nyújt a szélsőséges kémiai korrózió, a kopás és a termikus instabilitás ellen.

Kompromisszumok nélküli teljes korrózióvédelem

A szeleptest belülről és kívülről a tárcsamaggal együtt teljesen nagy teherbírású politetrafluor-etilénnel (PTFE) van kapszulázva. Ez áthatolhatatlan, nem reakcióképes gátat hoz létre az erős savakkal, tömény lúgokkal, klórral és erősen reakcióképes szerves oldószerekkel szemben. A PTFE ultra-alacsony súrlódási együtthatója minimálisra csökkenti a működési nyomatékigényt, megakadályozza a közeg felhalmozódását, és csökkenti a lebegő részecskék koptató erózióját.

Az osztott karosszéria tervezés mérnöki előnye

A szelep egyedi leszerelhető felső/alsó vagy bal/jobb osztott szeleptesttel rendelkezik, amelyet nagy szakítószilárdságú karimás csavarok biztonságosan rögzítenek.

• Soron belüli karbantartás szétszerelés nélkül: Ez az osztott típusú szerkezet lehetővé teszi a karbantartó csapatok számára, hogy megvizsgálják, szervizeljék vagy cseréljék a belső kopó alkatrészeket (például a PTFE szelepüléket és a tokozott tárcsát) anélkül, hogy teljesen szétszerelnék a szerkezeti csővezetékrendszert. Egyszerűen lazítsa meg a ház összekötő csavarjait a szelepház szétválasztásához.

• Minimális állásidő és munkaköltség: Leegyszerűsíti a karbantartást szűk helyeken, csökkenti a munkaerőköltségeket és jelentősen javítja a rendszer működési hatékonyságát.

• Zökkenőmentes csővezeték utólagos felszerelése: Az osztott konfiguráció leegyszerűsíti a szelepek hozzáadását vagy cseréjét a meglévő csővezeték-infrastruktúrában a műszaki mérnöki felújítások során.




Műszaki előírások és anyagszabványok

Paraméter	Specifikáció Részletek
Márka / Gyártó	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Névleges átmérő tartomány	DN40-től DN1600-ig (Túlméretes egyedi modellek DN2400-ig kérésre kaphatók)
Nyomásértékelés	PN6 / PN10 / PN16 / 150. osztály
Body Design	Kétrészes osztott test (felső/alsó vagy bal/jobb osztott igazítás)
Bélés és ülés anyaga	Prémium szűz PTFE / PFA / Magas hőmérsékletű FEP
Alaptest Anyaga	gömbgrafitos vas (GGG40/50), szénacél (WCB), rozsdamentes acél (CF8, CF8M)
Lemezkonfiguráció	PTFE/PFA teljesen tokozott lemez, SS316, Hastelloy, duplex acélmag
Csatlakozási szabvány	Ostya, fül, U-szelvény, karimás végek (Teljes mértékben kompatibilis az ASME, DIN, JIS, BS szabványokkal)
Működtető kompatibilitás	Manuális Anglo kar, csiga sebességváltó, pneumatikus hajtómű, elektromos működtető

Cél alkalmazási mezők

Osztott testű, teljesen PTFE-bevonatú pillangószelepeink a biztonság szempontjából kritikus komponensként szolgálnak a precíz fojtás és az abszolút szigetelés érdekében a különböző nagy tisztaságú és veszélyes feldolgozósorokon:

• Vegyi és petrolkémiai feldolgozás: A koncentrált kénsav, sósav, nátronlúg és erősen illékony kémiai reagensek megbízható kezelése, miközben garantálja az abszolút folyamatbiztonságot.

• Gyógyszergyártás és biotechnológiai gyártás: Megfelelő, inert és nem szennyező felületi kialakítás, amely fenntartja a steril körülményeket, és biztonságosan ellenáll az agresszív Clean-In-Place (CIP) és Sterilize-In-Place (SIP) vegyi kezeléseknek.

• Élelmiszer- és italgyártás: ízsemleges, nem mérgező PTFE béléskomponensek, amelyek megakadályozzák a tételes szennyeződést és megfelelnek a szigorú egészségügyi szabványoknak.

• Ipari vízkezelés és sótalanítás: A savas vagy lúgos vízáramlások, a vegyszeradagoló vezetékek és a magas sótartalmú sósvíz-visszanyerő hálózatok rendkívül stabil szabályozása.




Testreszabott OEM/ODM szolgáltatások és minőségi megfelelőség

A Zhongguan Valve-nál tudjuk, hogy az egyedi munkakörülmények személyre szabott megoldásokat igényelnek. Átfogó, professzionális OEM és ODM testreszabási szolgáltatásokat nyújtunk a célzott mérnöki specifikációk teljesítése érdekében:

• Anyagkonfiguráció: Egyedi opciók speciális ötvözet lemezmagokhoz (például Hastelloy vagy Monel az elit vegyi feldolgozáshoz), vagy egyedi ultratiszta PFA bélés a félvezető minőségű folyadékokhoz.

• Méretek és működtetés illesztése: Testreszabott felső karima konfigurációk az ISO 5211 szerint a zökkenőmentes, közvetlen integráció érdekében a meglévő automatizált pneumatikus vagy elektromos hajtóművekkel.

• Privát címkézés és márkajelzés: Lézerrel maratott névtáblák, egyedi színbevonatok és szabadalmaztatott öntvény márkajelzések a nemzetközi szelepforgalmazók számára.

Szigorú minőségbiztosítás

Minden egyes teljesen bélelt szelep szigorú gyártási ellenőrzésen esik át, mielőtt elhagyná a gyárat. Ez magában foglalja a nagyfeszültségű szikratesztet, hogy biztosítsa a nulla mikroporozitást vagy lyukakat a PTFE bélésrétegben, majd a szabványos hidrosztatikus héj- és ülésnyomás-tesztet. Gyártási folyamataink az ISO 9001, a CE-irányelv és az API szabványok szerint teljes mértékben tanúsítottak, így a nemzetközi beszerzési menedzserek teljes helyszíni megbízhatóságot biztosítanak.

Csomagolás, szállítás és értékesítés utáni logisztika exportálása

Export-szabványos védőcsomagolás

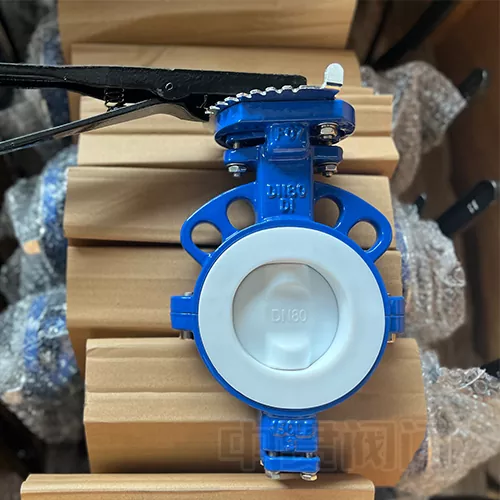

A szállítási sérülések, súrlódások vagy a belső PTFE bélés szennyeződésének elkerülése érdekében minden szelepet műanyag védőkupakokkal látnak el, vákuumcsomagolással, és biztonságosan rögzítik a nagy teherbírású, IPPC-tanúsítvánnyal rendelkező, füstölésmentes, tengerre alkalmas faládákban. A főbb tengeri kikötők (Ningbo és Sanghaj) közelsége gyors, kiszámítható szállítást biztosít az összes óceáni, légi és vasúti árufuvarozási csatornán.

Átfogó értékesítés utáni támogatás

• 18 hónapos garancia: Teljes minőségű hátlap, amely lefedi az összes mechanikai és tömítő alkatrészt normál üzemi körülmények között a szállítás dátumától számítva.

• 24 órás technikai válasz: Professzionális alkalmazáscsapatunk 24 órán belül válaszol, hogy segítséget nyújtson a nemzetközi ügyfeleknek a telepítési irányelvekben, a nyomatékszámításokban és az automatikus működtetőelem-kalibrációban.

• Életciklus-tartalékok elérhetősége: Az eredeti cseretömítések, PTFE-ülések és szárak folyamatosan készleten vannak, hogy garantálják a gyors globális kiszállítást, és minimalizálják az ügyfelek működési megszakításait.

Kérdés küldése

Készen áll arra, hogy frissítse rendszere korrózióvédelmét?Lépjen kapcsolatba velünkértékesítési mérnökök ma versenyképes árakért, testreszabott anyagkonfigurációkért vagy műszaki katalóguskérésekért.
