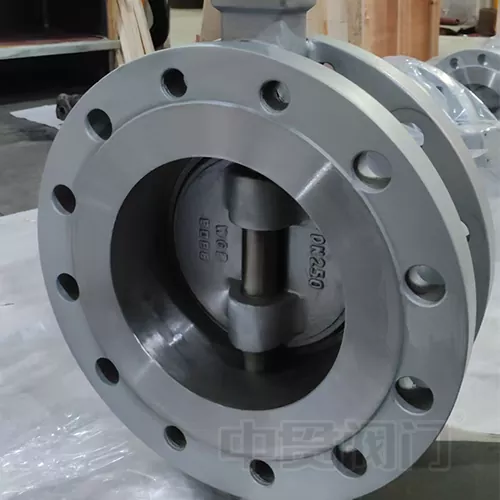

A pillangószelepegy általánosan használt csővezeték az ipari alkalmazásokban a folyadékok szállításához. Széles körű alkalmazásokkal rendelkezik, mint például a kémiai feldolgozás, a kohászat, a gázgenerátorok, a széngáz, a földgáz, a cseppfolyósított kőolajgáz és a meleg/hideg levegő rendszerek.
A pillangószelep működési elve magában foglalja a folyadékközeg áramlásának szabályozását egy pillangó lemezen. A pillangó tányér függőlegesen a csővezetéken belül van elhelyezve. Tárcsa alakú, és a szeleptesten belül egy tengely körül forog. A szelep szárának üzemeltetésével a pillangó lemez elhajlásának szöge beállítható a folyadék tápközeg áramlási sebességének szabályozására.
Sokféle típusúpillangószelepS, például koncentrikus pillangószelepek, egyszemélyes pillangószelepek, kettős eltolású pillangószelepek és hármas-eltolású pillangószelepek. A koncentrikus pillangószelep jellemzője, hogy a szelep szár tengelye, a kör alakú pillangó lemez közepe és a szeleptest középpontja ugyanazon a ponton van. Az ilyen típusú pillangószelepnek egyszerű szerkezete van és könnyen gyártható. Ennek hátránya azonban az, hogy a pillangó lemez folyamatosan súrlódásban van a szelep üléssel, ami gyors kopást eredményez. Az egyszemélyes pillangószelep foglalkozik ezzel a kérdéssel. Elválasztja a szelep szár tengelyét a pillangó lemez középpontjától, enyhítve a pillangó lemez és a szelep ülés közötti tömörítést. A szelep szárának középpontjának ellensúlyozásával mind a pillangó lemez középpontjától, mind a szeleptest központjától kettős eltolású pillangószelepet kapunk. Ez a szerkezet hatékonyan csökkenti a pillangó lemez és a szelep ülés közötti súrlódást, minimalizálva a kopást és jelentősen meghosszabbítja a szelep élettartamát. A dupla eltolású pillangószelepek azonban hátrányokkal is rendelkeznek, amikor a magas hőmérsékletű folyadékközeget kezelik. Ha magas hőmérsékleten ellenálló kemény tömítéseket használnak, akkor a közeg hajlamos a szivárgásra. Másrészt, ha lágy tömítéseket használnak, akkor nem tudják ellenállni a magas hőmérsékleteknek. Ennek a kérdésnek a kezelése érdekében a hármas eltoláspillangószelepfejlesztették ki. A harmadik eltolás elválasztja a kúpos pillangó lemez tömítőfelületének tengelyét a hengeres szeleptest tengelyétől, átalakítva a pillangó lemez tömítőkeresztét körkörösről ellipszisre. Ez megváltoztatja az eredeti pozicionális tömítést nyomaték tömítésre, és a szelep ülés érintkezési nyomása révén eléri a tömítést.
