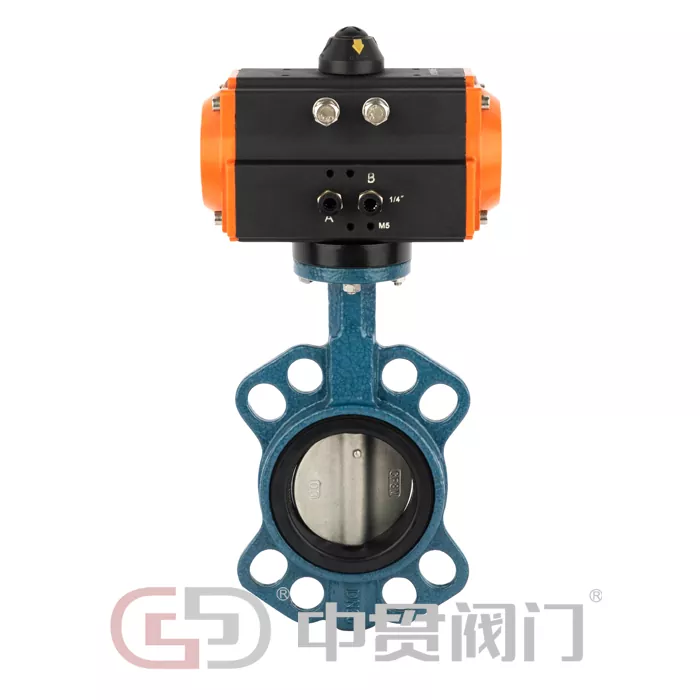

Pneumatikusan működtetett pillangószelep

A pneumatikus működtetésű pillangószelep egy sűrített levegővel működtetett pillangószelep. Magja egy pneumatikus működtetőből és a szeleptestből áll. A pneumatikus működtető a szeleplemezt 90°-kal elforgatja, ezáltal eléri a csővezetékben lévő közeg áramlásának levágását vagy szabályozását. A pillangószelep gyorsabb reakciót és egyszerűbb működést kínál. Használható pozícionálóval a precíz vezérléshez, és széles körben használják különféle ipari és városi csővezeték-rendszerekben, alkalmazkodva a különféle médiaátviteli igényekhez.

A Zhongguan Valve egyik alaptermékeként pneumatikus működtetésű pillangószelepünk folytatja pillangószelepes termékeink kiváló minőségű hagyományát. A nyersanyagbeszerzéstől a gyártásig és feldolgozásig, majd a késztermékek teszteléséig minden lépés szigorúan betartja az ipari szabványokat, hogy biztosítsa a hosszú távú stabil működést és megfeleljen a különböző ügyfelek tényleges működési feltételeinek.

Jellemzők

A pneumatikusan működtetett pillangószelep magszerkezete három fő összetevőből áll, amelyek együttesen biztosítják a szelep stabil működését. A konkrét szerkezet a következő:

• Pneumatikus működtető: A szelep tápmagjaként egyszeres és kettős működésű típusokban kapható. Alumíniumötvözetből készült, könnyű, nagy szilárdságú, és stabil kimeneti nyomatékot biztosít. Rugalmasan választható a szelep átmérőjének és működési körülményeinek megfelelően, biztosítva a szeleplap egyenletes forgását és a megbízható működést.
• Pillangószelep test: A szelepház öntöttvasból, öntött acélból vagy rozsdamentes acélból stb. készül. Az áramlási csatornát áramvonalasra tervezték, a belső fal pedig sima, ami hatékonyan csökkentheti a folyadékellenállást és csökkentheti a rendszer energiafogyasztását; a szeleplemez kör alakú, és szorosan illeszkedik a szelepülékhez, hogy biztosítsa a tömítést és megakadályozza a közeg szivárgását.
• Vezérlési tartozékok: Szeleppozicionálók, végálláskapcsolók, mágnesszelepek és egyéb tartozékok a vásárlói igények szerint felszerelhetők. A pozicionálók a szelepnyitás pontos beállítását érhetik el, a végálláskapcsolók valós idejű visszajelzést adnak a szelep működési állapotáról, a mágnesszelepek pedig az aktuátorok működésének vezérlésére szolgálnak az automatizált vezérlés érdekében.

I. Hajtás és vezérlés jellemzői

Rugalmas meghajtási mód: Egyszeres vagy kettős működésű pneumatikus hajtóműveket alkalmaz, amelyek a működési feltételek szerint választhatók. Az egyszeres működésű hajtóművek a rugóerő hatására automatikusan visszaállnak a levegőellátás megszakadása esetén, ezzel biztosítva a rendszer biztonságát.

Precíz és kényelmes vezérlés: Felszerelhető intelligens pozicionálóval, amely 4-20 mA áramjeleket fogad a nyitás folyamatos beállításához 0% és 100% között, a szabályozási pontosság eléri a ±0,5% -±1%, alkalmas nagy pontosságú áramlásszabályozási forgatókönyvekhez.

Gyors reakciósebesség: A szelep kapcsolási ideje mindössze 3-10 másodperc. Vészleállítási forgatókönyvek esetén egy 1 másodpercen belül teljesen zárt modell testreszabható, ami sokkal jobb, mint a hagyományos elektromos szelepek, és alkalmas a gyors reagálást igénylő működési körülményekre.

II. Tömítési és tartóssági jellemzők

Megbízható tömítési teljesítmény: Puha tömítések vagy fém tömítések választhatók a közeg jellemzőinek megfelelően. A puha tömítések az ANSI VI osztályú nulla szivárgást érhetik el, míg a fém tömítések az ANSI IV osztályt, hatékonyan megakadályozva a közegszivárgást.

Nagy tartósság: A szelepház kiváló minőségű anyagokból készül, és a szeleplemez felülete szükség szerint bevonható keményötvözet vagy kerámia bevonattal, így kopás- és korrózióálló. A tömítések kiváló minőségű anyagokból készülnek, biztosítva a hosszú élettartamot és csökkentve a későbbi karbantartási költségeket.

Kompakt szerkezet: Kis méretű és könnyű, súlya mindössze 1/3-1/5 azonos átmérőjű tolózárnak, kevesebb beépítési helyet igényel, könnyen telepíthető, valamint időt és költséget takarít meg.

III. Egyéb alapvető szolgáltatások

Alacsony áramlási ellenállás és alacsony energiafogyasztás: Az áramlási ellenállási együttható teljesen nyitott állapotban ≤ 0,5, sokkal alacsonyabb, mint a tolózáraké és a gömbszelepeké, hatékonyan csökkentve a szivattyúk, ventilátorok és egyéb, nagy áramlási sebességű alkalmazásokhoz alkalmas energiafogyasztást.

Széleskörű kompatibilitás: Alkalmazható különféle közegekhez, például vízhez, gőzhöz, olajhoz és sav/lúg oldatokhoz, lefedi a különböző működési feltételeket, például alacsony hőmérsékletet, magas hőmérsékletet és nagy nyomást, és több iparág igényeit is kielégíti.

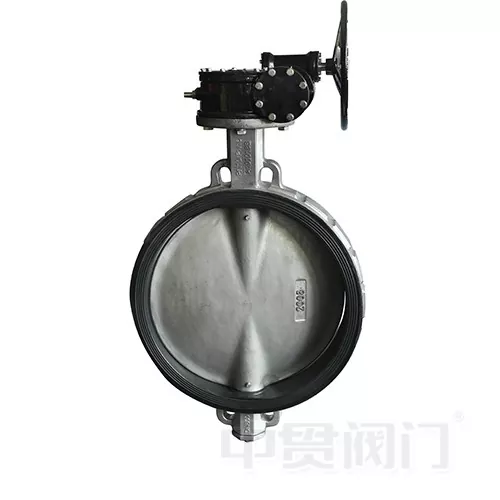

Könnyű kezelhetőség: Támogatja a kézi (fogantyú, csigahajtómű) és pneumatikus működtetést is. A kézi üzemmód vészhelyzetekben használható, amikor a levegőellátás megszakad, biztosítva a rendszer normál működését.

GYIK

1. Mekkora légnyomás szükséges egy pneumatikusan működtetett pillangószelephez?

A normál légnyomás 0,4-0,6 MPa. Ez megfelelően beállítható az aktuátor modellje és a szelep átmérője alapján. Kérjük, forduljon értékesítési csapatunkhoz az Ön működési körülményei alapján konkrét tanácsért.

2. Hogyan válasszunk lágy és fémtömítésű pneumatikus működtetésű pillangószelepek között?

A lágy tömítésű típusok (gumi, PTFE) alacsony nyomású, normál hőmérsékletű, tiszta közegekhez (például csapvíz, élelmiszer-minőségű folyadékok) alkalmasak, nagy szivárgási ellenállást biztosítanak, és potenciálisan elérik a szivárgást. A fémtömítés típusok alkalmasak magas hőmérsékletű, nagynyomású, részecsketartalmú vagy korrozív közegekhez (például gőz, vegyi alapanyagok), erősebb hőmérséklet- és nyomásállóságot kínálva. Az ügyfelek médiajellemzőik és működési követelményeik alapján választhatnak.

3. Testreszabhatja a pneumatikus működtetésű pillangószelepek nagy átmérőjű modelljeit?

Igen. Szabványos gyártási átmérőnk DN40-DN1600. Nagyobb átmérőjű pneumatikus működtetésű pillangószelephez forduljon értékesítési csapatunkhoz. A gyártást az Ön igényei szerint testreszabjuk, biztosítva, hogy a termék megfeleljen az üzemeltetési követelményeknek.

4. Mi a termék jótállási ideje?

Pneumatikusan működtetett pillangószelepünkre egy év garancia vonatkozik. A jótállási időszak alatt ingyenes javítási vagy csereszolgáltatást biztosítunk a nem emberi hibából eredő minőségi problémákra. Hosszú távú értékesítés utáni karbantartási támogatást is nyújtunk.

5. Hogyan kell felszerelni és karbantartani a pneumatikusan működtetett pillangószelepet?

A beszerelés előtt ellenőrizze, hogy a szelep minden alkatrésze teljes és megfelelő-e, és hogy nincsenek-e idegen tárgyak a szeleptestben. A beszerelés során ügyeljen arra, hogy a szelep egy vonalban legyen a csővezetékkel, a karimás csatlakozás biztonságos, és ne égesse meg a tömítéseket hegesztés közben. A napi karbantartáshoz tartsa tisztán a szelepet, rendszeresen ellenőrizze a tömítések kopását, azonnal cserélje ki a kopott alkatrészeket, és rendszeresen kenje meg a sebességváltó alkatrészeit a szelep zavartalan működése érdekében. Részletes szerelési és karbantartási utasításokat adunk.
