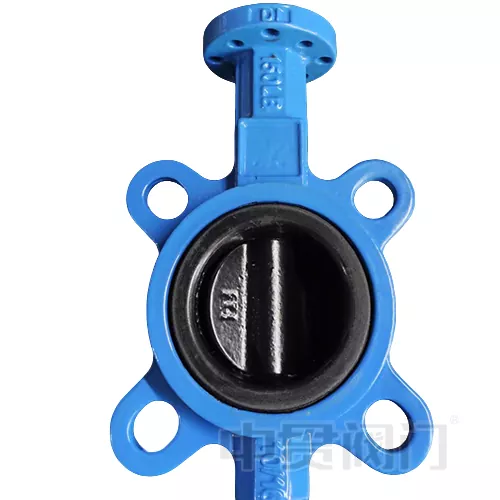

Halar bevont tárcsa pillangószelep

A Halar bevonatú, a pillangószelepet szélsőséges kémiai környezetre tervezik, a Halar (ECTFE) bevonat felhasználásával a korong felületén a kiváló korrózióállóság elérése érdekében. -40 ℃ -150 ℃ szolgáltatási hőmérsékleti tartományban (a specifikus hőmérsékleten is figyelembe kell venni az ülésanyagokat) és a vastagságot 0,5-1,2 mm.

A halár bevonatának alapfunkciója

A HALAR (etilén-klórotrifluor-etilén-kopolimer, ECTFE) egy nagyteljesítményű fluoropolimer, amely egyenletesen lefedi a pillangó lemez felületét egy elektrosztatikus permetezési folyamaton keresztül, hogy sűrű védőréteget képezzen, amelynek vastagsága 0,5 ~ 1,2 mm. A TheHalar bevonatú tárcsa pillangószelepében a bevonat alapfunkciói a következők:

1. kémiai korrózióállóság: 98% kénsav, 37% sósav, erős lúg (például 50% NaOH) és szerves oldószerek (például aceton, xilol) és a korrózió sebessége kevesebb, mint 0,01 mm/év;

2. Hőmérsékleti ellenállás: Hosszú távú felhasználási hőmérsékleti tartomány -40 ℃ ~ 150 ℃, rövid távú ellenállás 180 ℃ termikus sokkhoz;

3. Alacsony permeabilitás: A molekuláris szerkezet sűrű, megakadályozva a pillangó lemez fémszubsztrátját a korrodálódásból a közepes behatolás miatt;

4. A kopásállóság és az anti-ütés: A felületi súrlódási együttható akár 0,3-ra is, ami csökkenti a szemcsés közeg tapadását és meghosszabbítja a karbantartási ciklust.

5. A PTFE vagy a PP bevonatokhoz képest a HALAR mechanikai szilárdsága több mint 50%-kal növekszik, különösen gyakori nyílási és zárási körülmények között, ami megakadályozhatja a bevonat repedését és leesését.

Strukturális optimalizálás:

A Halar bevonat fizikai tulajdonságaihoz való alkalmazkodáshoz a mihalar bevonattal ellátott tárcsa pillangószelep célzott kialakítást alkalmaz:

1. A pillangó lemez precíziós megmunkálása: Az alapanyag 316l rozsdamentes acélból vagy duplex acélból készül, és a felületi érdesség ≤RA3,2 μm a CNC -fordulással, ezáltal egyenletes tapadási alapot biztosítva a bevonathoz. A pillangó lemez szélét lekerekítik, hogy elkerüljék a bevonat feszültségkoncentrációját.

2. Kétirányú tömítő rendszer: EPDM vagy FKM lágy tömítőszelep üléssel "merev-rugalmas kompozit" tömítő felületet képez a Halar bevonattal, amely kétirányú nulla szivárgást ér el ≤pn16 nyomáson (az ISO 5208 szabványnak megfelelően).

3. ISO5211 meghajtó adaptációja: A szelep szárának teteje négyzet alakú tengely-interfészgel van felszerelve (az ISO5211 F05-F10 szabványnak megfelelően), amelyet közvetlenül pneumatikus/elektromos hajtóművekkel lehet felszerelni, és a nyomaték kimeneti hibája ≤5%.

Alkalmazható média és tipikus forgatókönyvek

A Halar bevonatú tárcsa pillangószelepet a következő közegekhez tervezték:

1. Erős sav/lúg: például galvanizáló oldat (krómsavat tartalmazó), nedves klórgáz klór-licali-eljárásban, foszforsav-koncentrátumban;

2. Szerves oldószerek: petrolkémiai közbenső termékek, például benzol, észterek, ketonok stb.;

3. oxidáló táptalaj: hidrogén -peroxid (koncentráció ≤50%), nátrium -hipoklorit oldat;

4. Nagyszerű folyadék: CIP/SIP tisztítószer a gyógyszeriparban, ultrapure vízszállítás.
