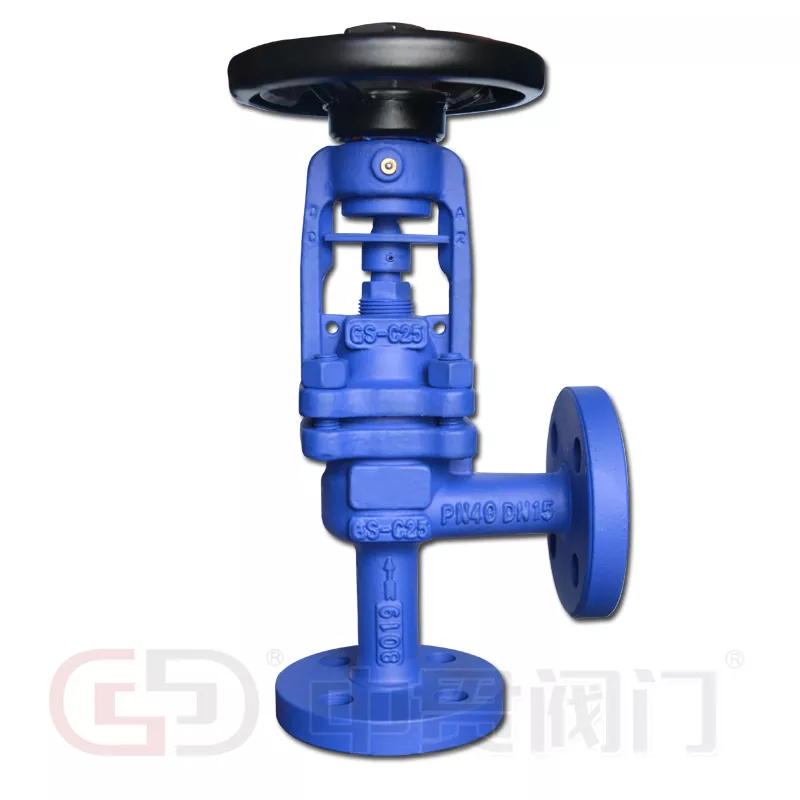

DIN szabványos szögtípusú tömített gömbszelep

A DIN szabványos szögtípusú harmonikazáras gömbszelep a folyadékszabályozási technológia kritikus fejlődését képviseli. A hagyományos egyenes mintázatú szelepektől eltérően ez a szögletes testű kialakítás eleve megoldja az összetett csőhálózatokban gyakori helyszűkületeket és vízelvezetési problémákat. Az áramlás 90 fokos szögben történő átirányításával szükségtelenné teszi a további könyökidomot, csökkentve a nyomásesést és a telepítési költségeket.

Termékleírás és műszaki adatok

Ez a DIN szabványos szögtípusú csőmembrános zárt gömbszelep a helytakarékos szögmintát többrétegű fém harmonikatömítéssel kombinálja. Ez az előnyben részesített választás a kritikus szigetelési feladatokhoz hőolaj-, túlhevített gőz- és veszélyes gázrendszerekben.

• Építési anyagok

Karosszéria/motorháztető: GG25 (EN-GJL-250), GGG40, 1,0619+N (GS-C25), 1,4308 (CF8), 1,4408 (CF8M)

Fújtatók: SS304, SS316, SS316L, SS310S, Hastelloy C

Ülés és tárcsa: Rozsdamentes acél Stellite keményburkolattal (opcionális)

• Méret és nyomástartomány

Mérettartomány: DN15 – DN400

Nyomáshatár: PN16 – PN40

Hőmérséklet-tartomány: ≤600 °C

• Tipikus alkalmazások és média

Rendszerek: Forróolaj-rendszerek, gőzrendszerek, hideg-melegvizes rendszerek, ammóniaüzemek.

Közegek: Gőz, technológiai gázok, forró víz, termálolaj, ammónia, hőátadó folyadékok.

Alapvető előnyei

Fém harmonika tömítőelem

Ennek a szelepnek a szíve egy hidraulikusan kialakított, többrétegű fém harmonika. Ez megszünteti a dinamikus tömítést a szárnál, teljesen megakadályozva a külső szivárgást. A hagyományos csak tömítésű szelepekkel ellentétben a csőmembrán kialakítása nulla diffúz kibocsátást biztosít – ez kritikus az ökológiailag érzékeny és nagy felelősségű üzemek számára.

Optimalizált lemezgeometria

A kúpos, áramvonalas tárcsaprofil lineáris áramlási karakterisztikát és szoros elzárást biztosít (VI. osztályú szivárgási sebességig). Ez a kialakítás csökkenti az eróziót és a vibrációt, jelentősen meghosszabbítva az élettartamot a szabványos gömbszelepekhez képest.

Redundáns tömítőrendszer (harangjáték + csomagolás)

Dual-seal architektúrát alkalmazunk. Az elsődleges tömítés a fém harmonika. Ha a harmonika meghibásodik (rendkívül ritka), egy másodlagos PTFE vagy grafit tömítés azonnali biztonsági tömítést biztosít, biztosítva az üzem megszakítás nélküli biztonságát.

Zsírszerelvény kenéshez

A beépített zsírzószerelvény lehetővé teszi a szár, a szár anya és a hüvely szerelvény közvetlen, üzem közbeni kenését. Ez csökkenti az üzemi nyomatékot, és megakadályozza az epedést a nagy ciklusú alkalmazásoknál.

Ergonomikus kézikerék

A csúszásmentes bordákkal és az optimális átmérővel kialakított kézikerék csökkenti a kezelő fáradtságát, és egyenletes, precíz modulációt biztosít. A nagy teherbírású konstrukció ellenáll az ütési károsodásoknak robusztus üzemi környezetben.

Kérdések és válaszok – Gyakorlati beszerzési információk

K: Van MOQ-ja?

V: Nem, nincs minimális rendelési mennyiségünk. Még ha csak egy darabra van szüksége, mi elkészítjük és szállítjuk. Rugalmas gyárként korábban egyetlen biztonsági szelepet biztosítottunk az ügyfél sürgős karbantartásának támogatására.

K: Biztosíthat más szabványokat?

V: Igen. Míg fő szaktudásunk a DIN szabványos szögtípusú harmonika tömített gömbszelep, kérésre más szabványok (ANSI, BS, JIS) szerint is gyárthatunk. Egyszerűen adja meg a szükséges szabványt és nyomásosztályt beszállítói csapatunknak.

K: Kaphatok egy rajzot a lekérdező szelepekről?

V: Igen, de vegye figyelembe, hogy a rajz előkészítése némi időt igényel. Hagyjon elegendő átfutási időt a projekt ütemtervében. Speciális, nem elterjedt vagy széles tartományú szelepekhez (pl. DN400 vagy speciális ötvözetek) nem mindig tudunk rajzokat adni, mivel egyetlen gyár sem gyárt minden szeleptípust. Mindazonáltal minden szabványos DIN-konfigurációhoz rendelkezésre állnak teljes méret- és P&ID-rajzok.

K: Mennyi ideig tart egy árajánlat?

V: Általában 24 órán belül normál kérdések esetén. Speciális szelepek (pl. magas ötvözetből készült vagy nem szabványos nyomásosztályok) esetén legfeljebb 48 órát várjon. Professzionális kínai gyártóként előnyben részesítjük a gyors reagálást.

K: Mit szólnál a csomagoláshoz?

V: A szabványos exportcsomagolás lezárt fa tokot használ a korrózióvédelem érdekében. Nagy méretek esetén (jellemzően DN200 felett) a szelepeket sztreccs fóliával és nedvességgáttal rögzítik raklapokra. Minden csomagolás megfelel a nemzetközi szállítási szabványoknak.
