C95800 tengeri háromszoros eltolt füles pillangószelep

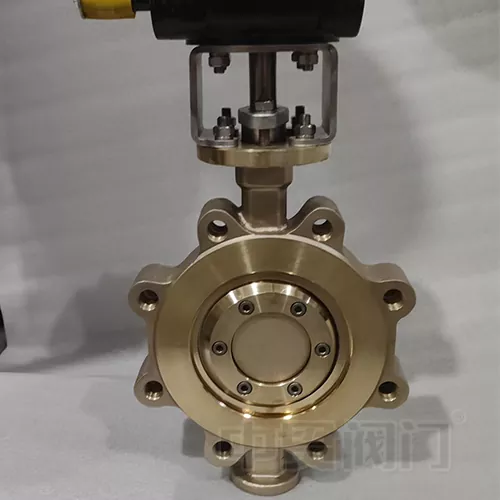

A tartós C95800 Marine Triple Offset Lug Butterfly Valve egy nagy teljesítményű szelep, amelyet tengeri és tengeri területekre terveztek, C95800 ötvözetből öntött, kiváló korrózióállósággal és kopásállósággal, különösen alkalmas zord tengeri környezetre. A C95800 ötvözet anyaga nagy arányban tartalmaz rezet, amely hatékonyan ellenáll a tengervíz, a sópermet és más korrozív közegek eróziójának, így biztosítja a szelep hosszú távú megbízható működését a tengeri környezetben.

Tervezési funkció

Első excentricitás: A szeleptengely eltolása a tömítőfelület középvonalához képest, biztosítva, hogy a tömítőfelület csak a zárási folyamat utolsó szakaszában érintkezzen, csökkentve a súrlódást.
Második excentricitás: a szeleptengely eltolódása a csővezeték középvonalához képest, a szelepülék kúpos kialakításával kombinálva megvalósítja az "ék alakú" érintkezést a szeleptárcsa és a szelepülék között, hogy egyenletes tömítést biztosítson.
A harmadik excentricitás: a szelepülék kúpos szögű kialakítása miatt a szeleptárcsa és a szelepülék szinte nem érintkezik a nyitási és zárási folyamat során, csökkentve a kopást és meghosszabbítva az élettartamot.

A háromszoros eltolt kialakításnak köszönhetően a C95800 Marine Triple Offset füles pillangószelep alacsony működési nyomatékkal rendelkezik, és alkalmas kompakt hajtóművekhez, csökkentve a hajtás energiafogyasztását. Ezenkívül a fém tömítési felület lehetővé teszi, hogy önkompenzálja, képes alkalmazkodni a hőmérséklet-változásokhoz és a tömítési felület kopásához, meghosszabbítva a szelep élettartamát

Tipikus alkalmazási forgatókönyvek:

1. Hajók és tengeri platformok: ballasztvízrendszerek, nyersolaj rakománytartályok szellőzőnyílásai, tengervíz-hűtő csővezetékek;

2. Binhai Energy: cseppfolyósított földgáz (LNG) terminál kriogén szivattyú kimenete, árapály-erőmű tengervízszelepe;

3. Speciális iparág: vegyi üzem koncentrált sóoldat párologtató kristályosító egysége, szigeti sótalanító üzem nagynyomású fordított ozmózisos előkezelése
