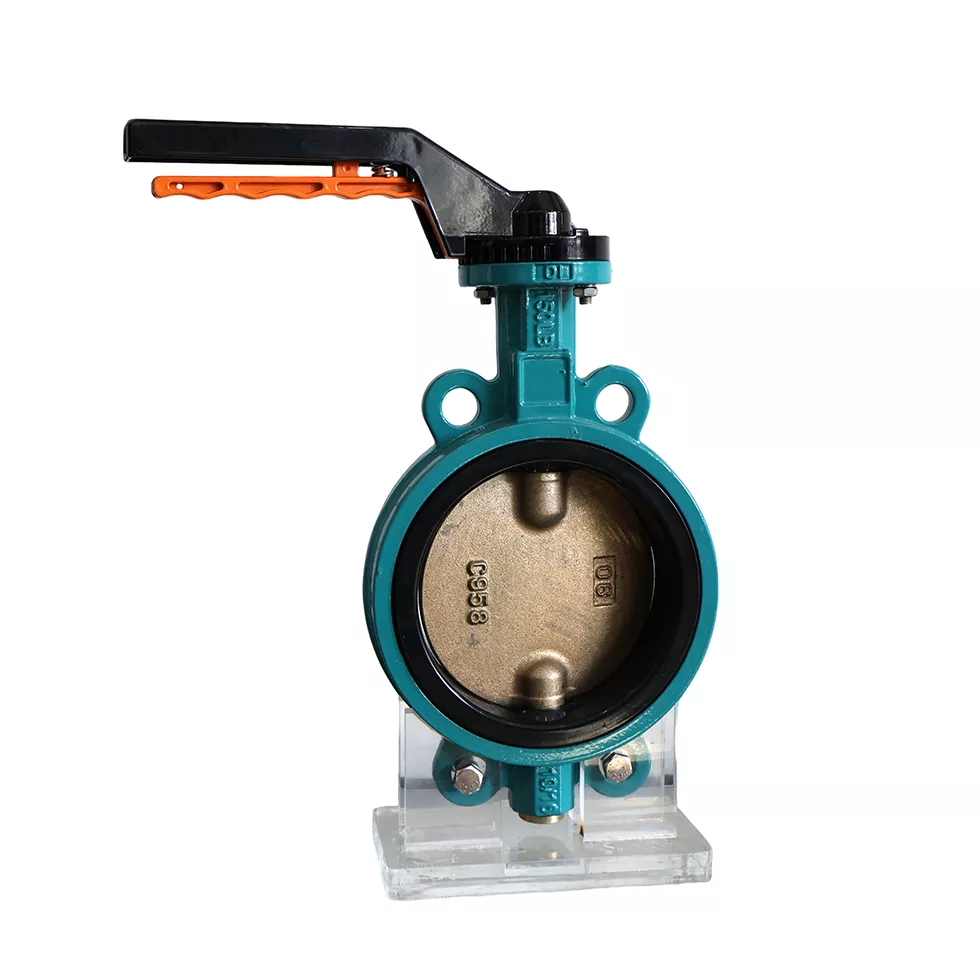

Félrendszer tervező pillangószelep

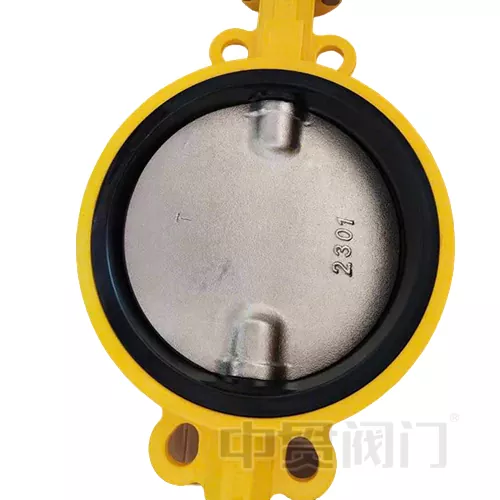

A félrendszeri tervezési pillangószelepnek csak egy különbsége van a másik szokásos pillangószeleppel, a száraknak két szakasza van, szintén osztott szeleptengelyként hívhatják, ez azt jelenti, hogy a keresztmetszeti csökkentés és nagyobb jelentőséget tulajdonít a KV-értékre. Ha ilyen típusú szelepet keres iparának vagy projektjeinek, akkor a félszárú pillangószelep jó választás, minden egyes anyag anyagát és felső karimáját vagy alakját a STEM -nek testreszabhatja.

A teljesítmény előnyei és az alkalmazható határok

1. Gazdasági és könnyen karbantartható:

A félpára pillangószelep gyártási költsége a teljes szár pillangószelepének csak 70% -a, és nincs szükség az alsó töltelékdoboz fenntartására;

2. Az alacsony feszültségű forgatókönyvek optimalizálása:

Működési nyomás ≤ PN16, alkalmazható hőmérséklet -10 ° C ~ 120 ° C (EPDM SEAL) / -20 ° C ~ 80 ° C (NBR tömítés);

Az áramlási együttható CV -értéke 40% -kal magasabb, mint az azonos átmérőjű kapuszelepé, és a nyomásvesztés ≤ 0,2 bar (2 m/s áramlási sebesség mellett).

3. Telepítési rugalmasság:

A fél szárú pillangószelep vízszintesen vagy függőlegesen felszerelhető, és a szeleptestet öntöttvas (GGG50) vagy rozsdamentes acélból (CF8M) lehet kiválasztani;

A Clip-On Design adaptálása a csővezeték-felújítási projektekhez, korlátozott helyen (például a berendezés-helyiség-csővezeték bővítése).

4. Tipikus média kompatibilitás:

a. Tiszta víz, keringő hűtővíz, alacsony nyomású gőz (≤1,6 mPa);

b. B.Neutrális olajok (viszkozitás ≤220CST), levegő és más nem korrozív gázok;

c. C. A savas és lúgos folyadékok koncentrációja (pH 5 ~ 9)
