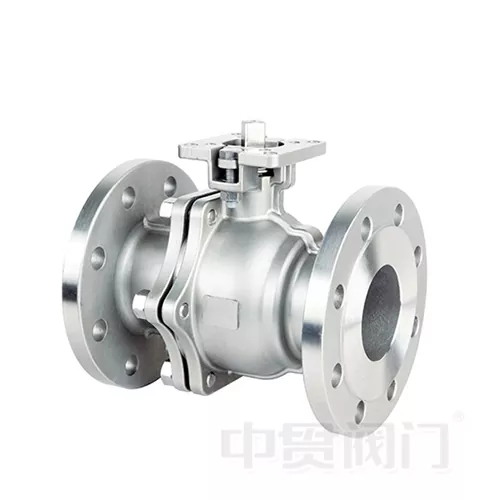

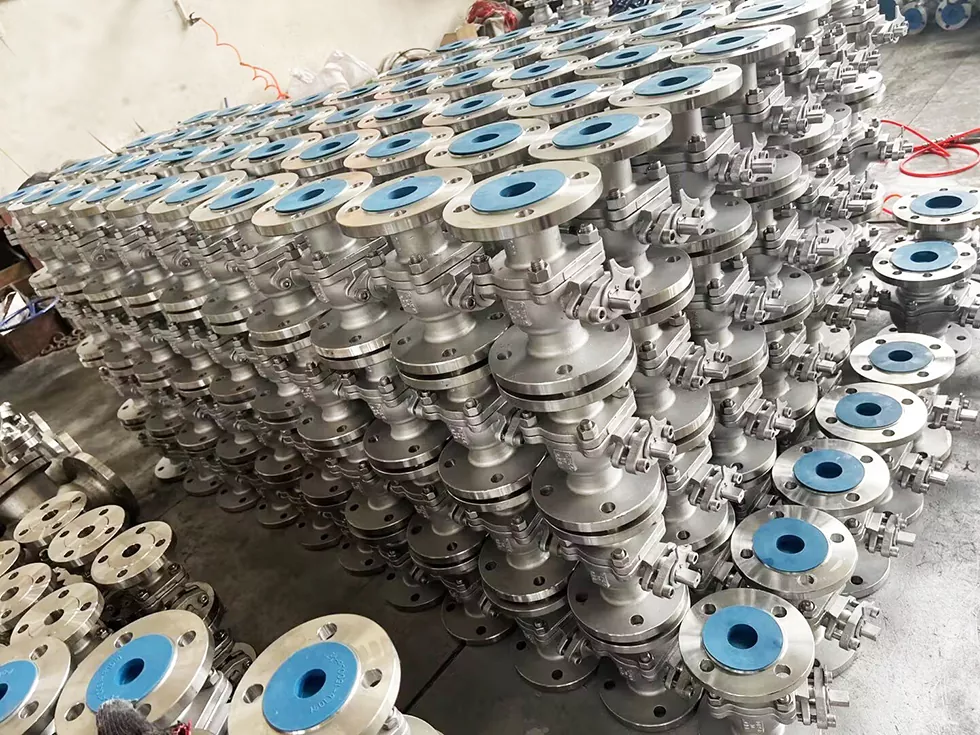

ASME szabványos karimás magas platformú rozsdamentes acél golyósszelep

Az ASME Standard Flange High Platform rozsdamentes acél golyósszelep egy professzionális minőségű ipari szelep, amelyet úgy terveztek, hogy kezelje a korrozív közegeket, a magas hőmérsékletet / nagy nyomást, valamint a folyadékvezérlő rendszerek szigorú tömítési követelményeit.

A szeleptest és az összes nedvesített alkatrész prémium rozsdamentes acélból készül (CF8 / CF8M / CF3M kapható), ASME B16.5 szabványos karimákkal kombinálva a csőrendszerekhez való biztonságos és megbízható csatlakozás érdekében. A hagyományos golyóscsapokhoz képest egyedülállóintegrált magas platformos kialakításszabványos ISO 5211 rögzítőlappal rendelkezik közvetlenül a szeleptest tetején, amely lehetővé teszi a pneumatikus, elektromos vagy elektrohidraulikus működtetők gyors beszerelését további konzolok nélkül.

Az egyik alaptermékkéntZhongguan szelepEzt a gömbcsapot széles körben használják olaj- és gázszállításban, vegyi reaktorrendszerekben, élelmiszer-minőségű egészségügyi vezetékekben, gyógyszerészeti tisztított vízrendszerekben, tengervíz-sótalanító rendszerekben és tengeri ballasztrendszerekben. Kiváló korrózióállóságával, buborékmentes szivárgásmentes tömítésével és tűzbiztos kialakításával hosszú távú stabil működést biztosít, miközben jelentősen csökkenti a karbantartási gyakoriságot és a teljes birtoklási költséget.

Főbb műszaki előnyök

1. Kiváló korrózió- és magas hőmérsékleti ellenállás

• Anyagopciók: Szeleptest és golyó CF8 / CF8M (304 / 316 rozsdamentes acél) vagy magasabb minőségű CF3M (316L) anyagból. Az optimalizált nikkel-, króm- és molibdéntartalom kiemelkedő ellenállást biztosít a kénsavval, sósavval, lúgos oldatokkal, sópermettel és különféle szerves oldószerekkel szemben.
• Hőmérséklet-tartomány: -29°C és +250°C között használható (+350°C-ig bővíthető magas hőmérsékletű csomagolási lehetőségekkel). Megbízhatóan működik gőzvezetékekben, forró olajos rendszerekben és más magas hőmérsékletű alkalmazásokban, tömítési hiba vagy test deformáció nélkül.
• Kompatibilis közegek: nyersolaj, földgáz, savas/lúgos oldatok, tengervíz, gyógyszerészeti oldószerek, élelmiszerek, klórtartalmú közegek stb.

2. Buborékmentes, nulla szivárgás + tűzbiztos kialakítás

• Szivárgási besorolás: Az ISO 5208 VI osztály szerint tesztelve (buborékmentes) – névleges nyomáson nincs látható szivárgás. Ideális mérgező, gyúlékony vagy nagy értékű közegekhez.
• Tűzbiztos szerkezet: Fém-fém másodlagos tömítőfelület a golyó és az ülés között. A szelep még a lágy ülék kiégése után is fenntartja az alapvető elzárást, és megfelel az API 607 ​​/ ISO 10497 tűzbiztonsági szabványoknak.
• Antisztatikus kialakítás: Az antisztatikus rugó a szár és a golyó között megbízható töltéselvezetést biztosít, kiküszöbölve a statikus feltöltődésből eredő robbanásveszélyt.

3. Integrált magas platformú szerkezet – hajtómű felszerelése 5 perc alatt

• Interfész szabvány: A magas platform megfelel az ISO 5211 szabványnak, közvetlenül illeszkedik a pneumatikus és elektromos hajtóművek főbb márkáihoz – nincs szükség egyedi adapterlemezekre vagy konzolokra.
• Telepítési hatékonyság: A hajtómű helyszíni rögzítéséhez csak csavarozás + szárcsatlakozás szükséges. Egy személy 5 percen belül elvégezheti a munkát, így a szerelési idő 2/3-át takaríthatja meg a hagyományos konzolos szelepekhez képest.
• Működési stabilitás: Az integrált platform lerövidíti a hajtómű és a szár közötti átviteli távolságot, csökkenti a holtjátékot, és javítja a ciklus élettartamát és a pozíció visszajelzés pontosságát.

4. Alacsony áramlási ellenállás és magas Cv érték – energiatakarékos

• Áramlási út kialakítása: Teljes furatú vagy szabványos furatú kialakítás sima belső kontúrokkal minimalizálja a nyomásesést. A teljes furatú modellek Cv-értéke közel azonos az azonos méretű csővel, megőrizve a rendszer eredeti áramlási jellemzőit.
• Energiamegtakarítás: Az alacsony áramlási ellenállás csökkenti a szivattyúzási energiafogyasztást. A vegyszer- vagy víztisztító üzemekben a hét minden napján, 24 órájában végzett folyamatos üzem esetén az éves villamosenergia-megtakarítás jelentős lehet.

5. Többszintű szivárgásmegelőzés és hosszú élettartam

• A szár tömítése: V-gyűrűs PTFE tömítés rugós előfeszítéssel automatikusan kompenzálja a kopást – nincs szükség gyakori tömszelence-meghúzásra.
• Golyótámasz: Lebegő vagy csonkra szerelt golyós kialakítás (mérettől függően) önkenő perselyekkel csökkenti a nyomatékot és meghosszabbítja a ciklus élettartamát. Tesztelve >50 000 kapcsolási ciklusonként GB/T 12237.

Tipikus alkalmazások és iparágak

Könnyű telepítés és alacsony karbantartási igény

• Karimás csatlakozás: Megfelel az ASME B16.5 szabványnak (150 / 300 / 600 osztály). Közvetlenül illeszkedik a szabványos csőkarimákhoz – nincs szükség egyedi módosításra.
• Gyors szétszerelés: A működtető szerkezet közvetlenül a platformra csavarozva. A szelepmozgató eltávolítása kézi vészműködtetéshez vagy ellenőrzéshez nincs hatással a szeleptestre vagy a csőcsatlakozásra.
• Soron belüli karbantartás: Egyes modellek támogatják a soros szétszerelést (ellenőrizze az adott kialakítást) – cserélje ki az üléseket vagy a tömítéseket anélkül, hogy a teljes szelepet eltávolítaná a csővezetékből, jelentősen csökkentve az állásidőt.
• Karbantartási intervallum: Normál körülmények között 12 havonta ellenőrizze a tömítés tömítését és az üzemi nyomatékot. A tényleges élettartam a hordozótól és a ciklus gyakoriságától függően meghaladhatja az 5 évet.

Műszaki előírások

Elérhető opciók

• A hajtómű típusa: kézi csigahajtómű / szimpla/kettős működésű pneumatikus / elektromos (24V/110V/220V/380V) / elektrohidraulikus
• Ülés anyaga: PTFE / RPTFE / PEEK / Fém kemény tömítés
• Golyós kezelés: Tükörfényezés / Nitrid edzés / Volfrámkarbid bevonat
• Speciális opciók: Zárószerkezet / Öblítőnyílás / Meghosszabbított szár / Szigetelő köpeny

Miért válassza a Zhongguan szelepet?

• Gyártási szabványok: Az ASME, API, ISO, GB/T szabványok szigorú betartása. Anyagtanúsítványok, nyomásvizsgálati jelentések és tűzbiztonsági tanúsítványok állnak rendelkezésre.
• Minőségbiztosítás: 100% gyári nyomásvizsgálat + tömítésvizsgálat. Minden szelep garantáltan megfelel a megadott paramétereknek.
• Gyors válasz: A szokásos raktáron lévő termékeket 24 órán belül kiszállítjuk. Nem szabványos / egyedi rendelések kiszállítása 2-4 héten belül.
• Műszaki támogatás: Teljes körű szolgáltatás a méretezéstől és a telepítési útmutatótól az értékesítés utáni karbantartásig.
