Meghosszabbított szárú pillangószelepekszéles körben használják a modern ipari csőrendszerekben, ahol a szabványos szelepek nem biztosítanak megfelelő hozzáférést vagy működési kényelmet. Ezek a szelepek hosszúkás szárral rendelkeznek, amely lehetővé teszi a kezelők számára, hogy szabályozzák az áramlást felülről szigetelt csővezetékekről, földalatti létesítményekről vagy nehezen elérhető helyekről. Ez a cikk elmagyarázza a kiterjesztett szárú pillangószelepek működését, szerkezeti elemeiket, előnyeit, gyakori alkalmazási lehetőségeit és a legfontosabb tényezőket, amelyeket figyelembe kell venni az ipari felhasználásra megfelelő szelep kiválasztásakor. Az áttekinthető táblázatok, a strukturált szakaszok és a gyakorlati útmutatások segítenek a mérnököknek, a beszerzési csapatoknak és a karbantartóknak megérteni, hogy ezek a szelepek hogyan oldják meg a valós működési kihívásokat.
Az ipari csőrendszerekben a szelepek döntő szerepet játszanak a folyadékáramlás szabályozásában, leválasztásában és irányításában. A számos elérhető típus közül a pillangószelepeket kompakt kialakításuk, gyors működésük és költséghatékonyságuk miatt értékelik.
Egyes telepítéseknél azonban a szabványos pillangószelepet nem lehet könnyen működtetni a szigetelőrétegek, a föld alatti csövek elhelyezése vagy a megemelt csővezetékek miatt. Ilyen esetekben egyKiterjesztett szárú pillangószelepelőnyös megoldássá válik.

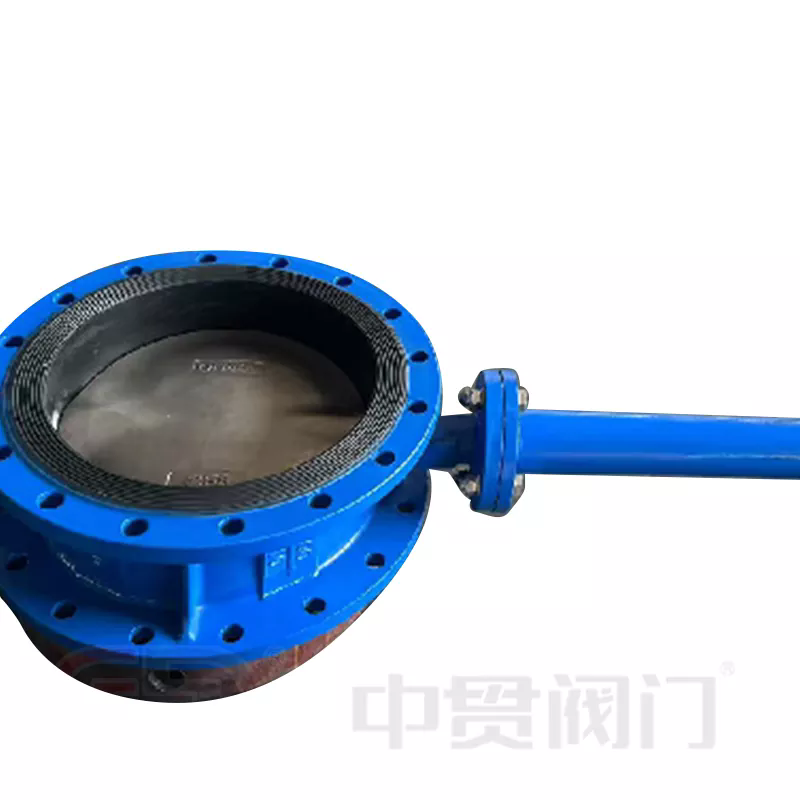

Ez a speciális szelep hosszabb szárral rendelkezik, amely túlnyúlik a szeleptesten. A kiterjesztett szár lehetővé teszi, hogy az aktuátor vagy a fogantyú még akkor is hozzáférhető maradjon, ha magát a szelepet nehéz helyekre szerelik fel. Ennek eredményeként a karbantartás és az üzemeltetés lényegesen biztonságosabbá és kényelmesebbé válik.
A gyártók, mint plZhongguanmérnöki meghosszabbított szárú pillangószelepeket kínálnak, amelyeket úgy terveztek, hogy megfeleljenek az ipari csővezetékek magas követelményeinek, beleértve a vegyi üzemeket, a vízkezelő létesítményeket és az energetikai infrastruktúrát.
A kiterjesztett szárú pillangószelep működési elve hasonló a hagyományos pillangószelepéhez. Az elsődleges különbség a szelepszár hosszában rejlik.
A szeleptest belsejében egy kör alakú tárcsa forog egy központi tengely körül. Amikor a szárat elfordítják, a tárcsa elfordul, hogy lehetővé tegye vagy korlátozza a folyadék áramlását a csővezetéken keresztül.
A működési folyamat általában a következő lépéseket tartalmazza:
Ha a tárcsa párhuzamos a csővezetékkel, a folyadék szabadon áramlik. A csővezetékre merőlegesen elforgatva a tárcsa teljesen blokkolja az áramlást. Ez a negyedfordulatú működés gyors és hatékony áramlásszabályozást tesz lehetővé.
A meghosszabbított szár biztosítja, hogy az aktuátor a szigetelőrétegek vagy a talajszint felett maradjon, így a kezelők a szigetelés eltávolítása vagy a csővezetékek kiásása nélkül hozzáférhetnek a vezérlőszerkezethez.
A kiterjesztett szárú pillangószelep több kulcsfontosságú alkatrészből áll, amelyek együtt működnek a megbízható teljesítmény érdekében.
| Összetevő | Leírás |
| Szeleptest | A fő ház, amely a csővezetékhez kapcsolódik és belső alkatrészeket tartalmaz. |
| Lemez | A forgó elem, amely szabályozza a folyadék áramlását a szelepen keresztül. |
| Kiterjesztett szár | Meghosszabbított tengely, amely lehetővé teszi, hogy a szelepmozgató a szeleptesttől távolabb kerüljön. |
| Ülés | Tömítést biztosít a tárcsa és a szelepház között, hogy megakadályozza a szivárgást. |
| Működtető vagy fogantyú | A szelep működtetéséhez használt külső mechanizmus. |
| Csapágyak | Támogatja a szár sima forgását és csökkenti a súrlódást. |
A meghosszabbított szár gondosan úgy lett megtervezve, hogy fenntartsa a mechanikai szilárdságot és biztosítsa a pontos nyomatékátvitelt működés közben.
A meghosszabbított szárú pillangószelepek számos gyakorlati előnyt kínálnak a szabványos pillangószelepekhez képest.
Ezek az előnyök a kiterjesztett szárú pillangószelepeket különösen hasznossá teszik nagy ipari rendszerekben, ahol a hozzáférhetőség és a megbízhatóság kritikus fontosságú.
A meghosszabbított szárú pillangószelepeket széles körben használják számos olyan iparágban, ahol a csővezetékek hozzáférhetősége korlátozott.
Például a távfűtési rendszerekben a csővezetékeket gyakran vastag szigeteléssel borítják a hőveszteség minimalizálása érdekében. A szabványos szelep a szigetelőrétegek alá kerül, ami megnehezíti a működést. A meghosszabbított szár megoldja ezt a problémát azáltal, hogy a szabályozó mechanizmust a szigetelés fölé helyezi.
Az alábbi táblázat összefoglalja az ipari rendszerekben használt kiterjesztett szárú pillangószelepekkel kapcsolatos általános műszaki paramétereket.
| Paraméter | Tipikus tartomány |
| Névleges átmérő | DN50 – DN1200 |
| Nyomásértékelés | PN10 – PN25 |
| Test Anyaga | Öntöttvas, szénacél, rozsdamentes acél |
| Lemez anyaga | Rozsdamentes acél, bronz vagy bevonatos ötvözet |
| Ülés anyaga | EPDM, PTFE, NBR |
| Szár hosszabbító hossz | Beépítési mélység szerint testreszabva |
| Működési típus | Kézi, elektromos, pneumatikus hajtómű |
Ezek a paraméterek a projekt követelményeitől és a működési feltételektől függően változhatnak.
A megfelelő szelep kiválasztásához számos műszaki tényező értékelése szükséges a megbízható működés érdekében.
A tapasztalt gyártókkal, például a Zhongguannal való együttműködés segíthet abban, hogy a szelepkonfiguráció megfeleljen a csővezetékrendszer speciális mérnöki követelményeinek.
Bár a pillangószelepek alacsony karbantartási igényükről ismertek, a rendszeres ellenőrzés segít meghosszabbítani az élettartamot.
A megfelelő telepítés és rendszeres karbantartás nagymértékben javítja a szelepek megbízhatóságát és csökkenti a hosszú távú működési költségeket.
1. Miért van szükség meghosszabbított szárra egyes pillangószelepeknél?
A meghosszabbított szár lehetővé teszi, hogy a szelepmozgató hozzáférhető maradjon, ha a szeleptestet a föld alá, szigetelőrétegek belsejébe vagy nehezen elérhető helyekre szerelik fel.
2. Testreszabható a szár hosszabbító hossza?
Igen. A legtöbb gyártó személyre szabott szárhosszakat kínál a csővezeték mélysége, a szigetelés vastagsága és az üzemeltetési követelmények alapján.
3. A meghosszabbított szárú pillangószelepek alkalmasak magas hőmérsékletű rendszerekhez?
Igen, feltéve, hogy a megfelelő anyagokat és tömítőelemeket úgy választják ki, hogy ellenálljanak az üzemi hőmérsékletnek.
4. Mi a különbség a szabványos pillangószelepes és a kiterjesztett szárú változat között?
A fő különbség a hosszabb szár, amely a szeleptárcsát az indítószerkezethez köti, lehetővé téve a távoli vagy emelt helyzetből történő működtetést.
A meghosszabbított szárú pillangószelepek hatékony megoldást jelentenek az ipari csővezetékekhez, ahol a szabványos szelepekhez nem lehet könnyen hozzáférni. Azáltal, hogy a szelepszárat a szigetelőrétegek vagy a föld alatti létesítmények fölé húzzák, ezek a szelepek egyszerűsítik a működést, növelik a biztonságot és csökkentik a karbantartás bonyolultságát.
Kompakt szerkezetükkel, hatékony áramlásszabályozásukkal és rugalmas beépítési lehetőségekkel a meghosszabbított szárú pillangószelepek továbbra is fontos szerepet töltenek be a modern csővezeték-tervezésben. Kiváló minőségű termékek, amelyeket olyan cégek gyártanak, mint plZhongguansegít a megbízható teljesítmény biztosításában az igényes ipari környezetek széles körében.
