Alapvető útmutató a pillangószelep -csatlakozási módszerek kiválasztásához

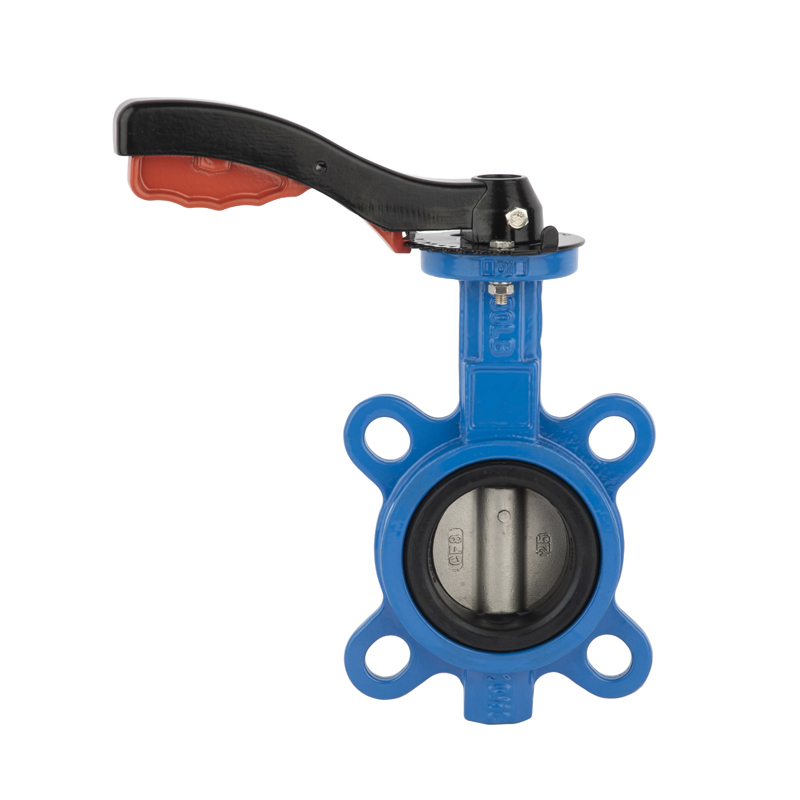

1. ostya

Alapvető előnyök: vékony szerkezet (30%~ 50%vékonyabb, mint a karima típus) és könnyű (súlycsökkentés 20%~ 40%)

Szükséges forgatókönyvek: Általában az űrkonzervált csővezetékekben használják (berendezés közbenső réteg/felújítási projektek).

Jellemző alkalmazások: Központi légkondicionáló keringő vízcsövek és tűzoltó fő csövek (PN10 ~ 16)

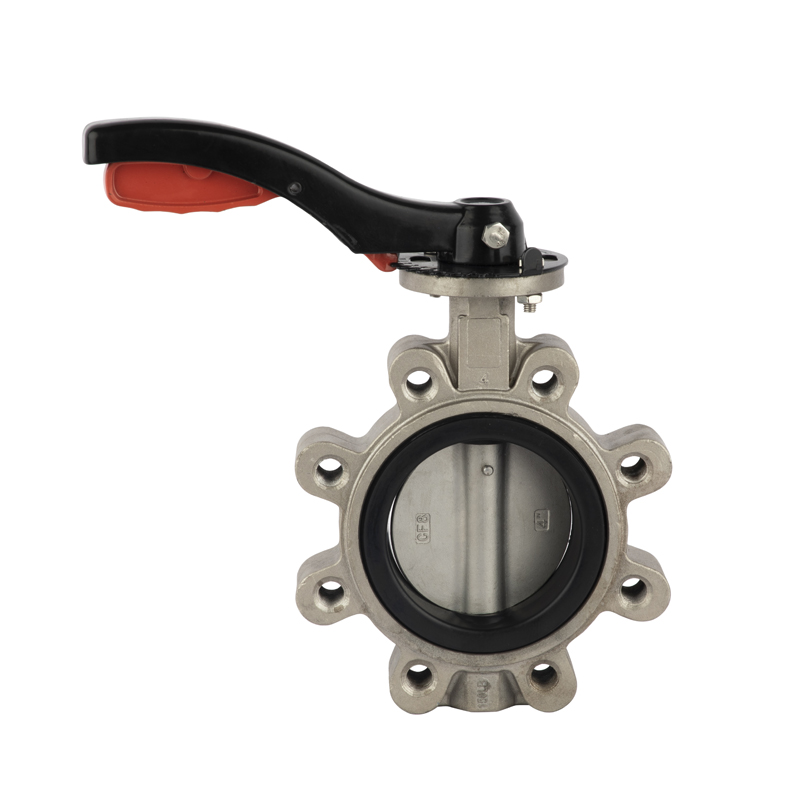

2.

Alapvető előnyök: egyirányú nyomásszigetelés, eltávolítható egyoldalú csavarok

Szükséges forgatókönyvek: Szegmentált nyomásvizsgálat/karbantartás (zónás vízellátás), függőleges csővezeték telepítése

Jellemző alkalmazások: Másodlagos vízellátó szivattyú szoba kimeneteszelep, hűtővízrendszer szegmentált szelep (PN10)

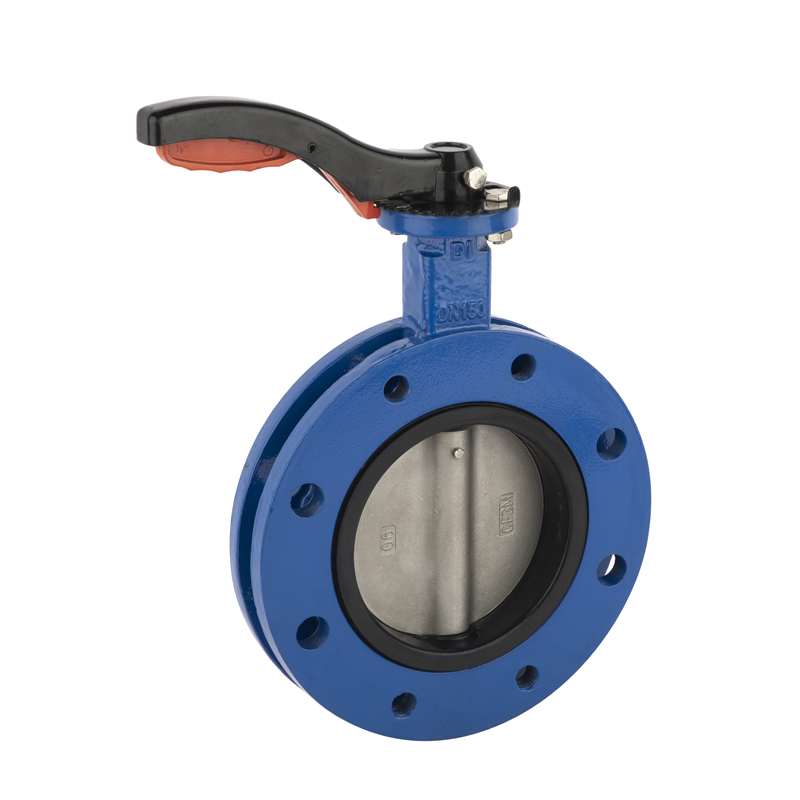

3. karimás

Alapvető előnyök: a legmagasabb tömítési megbízhatóság, a csővezeték stressz elleni ellenállás és a deformáció

Szükséges forgatókönyvek: Gyakori szétszerelés és tisztítás (szűrő tartály háttérmosószelep), nagy szivárgási követelmények (Élelmiszergyár -folyamat vízcső)

Jellemző alkalmazások: szennyvízkezelés adagoló cső, gyógyszerészeti tiszta vízszállítási cső (PN6 ~ 16)

4. U-szakasz

Alapvető előnyök:

▶ ️ Védje a lágy tömítésgyűrűt (megakadályozza az extrudálási hibát)

▶ ️ Tartsa meg a bilincs típusának könnyű előnyeit (30% ~ 50% alacsonyabb költség)

A szükséges forgatókönyvek:

▶ ️ EPDM/PTFE puha pecsétszelep

▶ ️ A csővezetékek gyakori szétszerelése és tisztítása (CIP tisztítás)

▶ ️ Az egyenetlen karima telepítési felülete

Jellemző alkalmazások: Élelmiszer- és gyógyszerészeti CIP csővezetékek, DN300+ szelepek vízkezelő telepekben

Kiválasztási tippek: Válassza az U-FLANGE lehetőséget a prioritási tömítés védelméhez, válassza a CLAMP TYPE-t a térköltségérzékenységhez, válassza a LUG típusú típust a végpontok elszigeteléséhez, és használjon karimatípust a magas frekvenciájú karbantartási forgatókönyvekhez.
